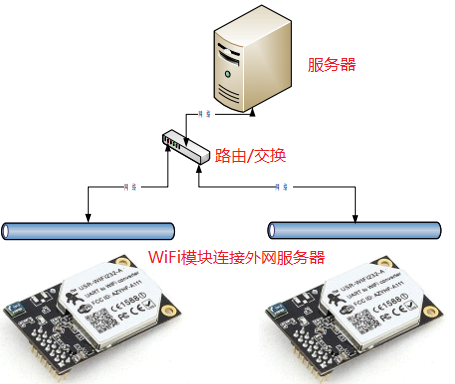

通信示意圖：

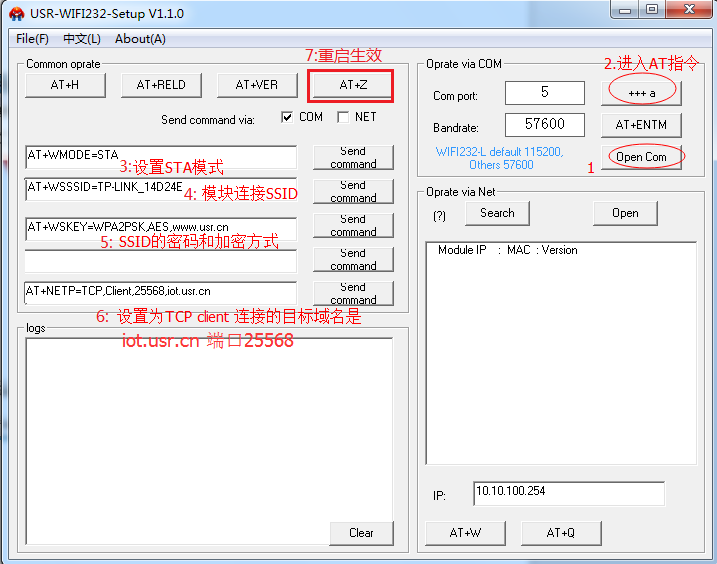

1：使用AT指令設置參數：
設置模塊加入路由器，并且設置目標域名和通信端口（模塊串口連接電腦的串口，然后設置參數。）設置軟件下載鏈接：http://www.xypctpk.cn/Download/91.html

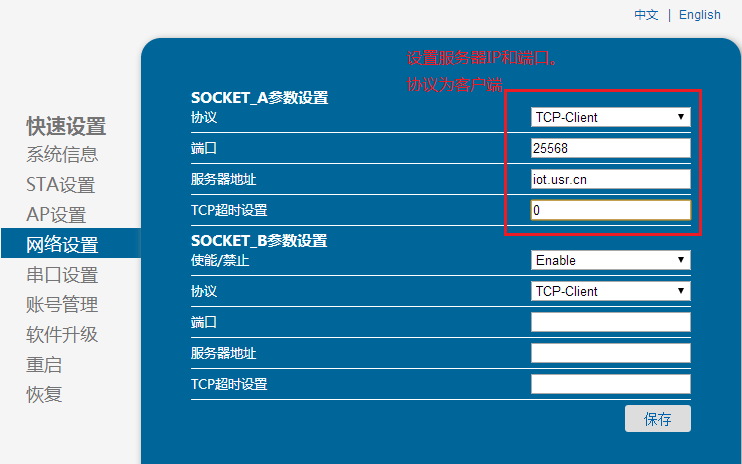

2：使用網頁設置加入路由器方法連接：http://www.xypctpk.cn/Faq/76.html。前提是保證設置連接的路由器可以上網。

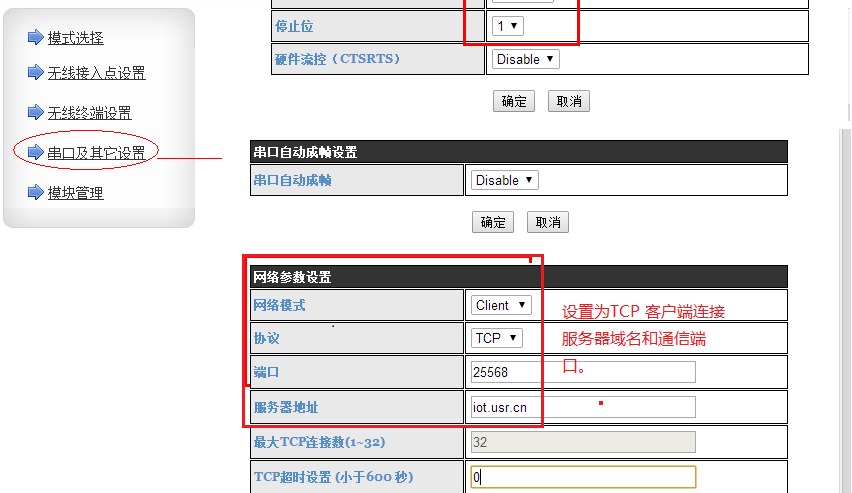

低功耗的網頁設置：加入路由器方法參照連接http://www.xypctpk.cn/Faq/62.html。
3：連接服務器的設置方法：
3.1：遠程桌面連接服務器：
3.2：服務器打開網絡調試助手軟件，設置網絡協議為TCP 服務端。監聽本地端口25568.WiFi模塊主動向服務器發起鏈接，可以在連接對象看到模塊發起的鏈接地址。
3.3：服務器接收和發送WiFi模塊的串口數據。

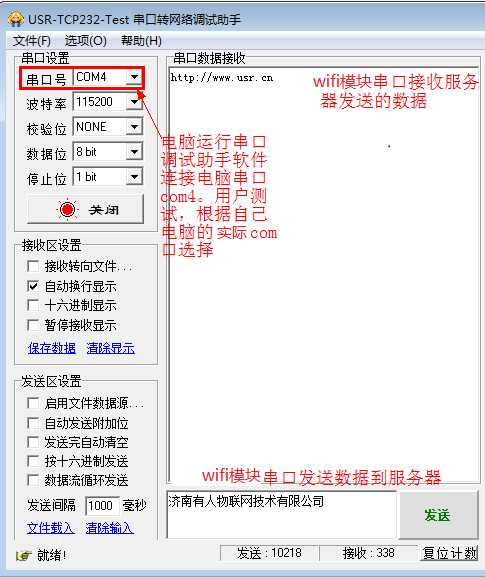

3.4：電腦串口連接WiFi串口，測試電腦的串口號為com 4.
以上是服務器發送數據和接收數據：以下使用電腦串口連接WiFi串口串口，電腦運行串口調試軟件，進行發送和接收服務器的數據。
4：以上是使用的網絡調試助手連接測試的，以下在服務器上運行虛擬串口軟件。該使用主要是為了配合用戶串口設備串口軟件使用。
虛擬串口軟件設置方法和使用網絡調試助手軟件設置方式相同：
服務器中設置虛擬串口軟件和串口調試助手軟件;
電腦串口助手可以接收到服務器虛擬com口發送的數據。
