USR-W610通過wan口連接上級路由器實現局域網通信

1. 資料下載：

W610軟件設計手冊：http://www.xypctpk.cn/Download/577.html

串口網絡二合一調試助手：http://www.xypctpk.cn/Download/27.html

AT指令軟件：http://www.xypctpk.cn/Download/91.html

2. 網絡拓撲圖

1>W610通過網線連接路由器

2>PC通過網線或者wifi連接路由器

3>W610和PC在同一個局域網中

注：本案例中的串口設備用PC端的串口調試軟件替代

3. W610端設置

1>硬件連接：W610的串口通過USB轉232/485連接到電腦上，接上wifi天線，供電

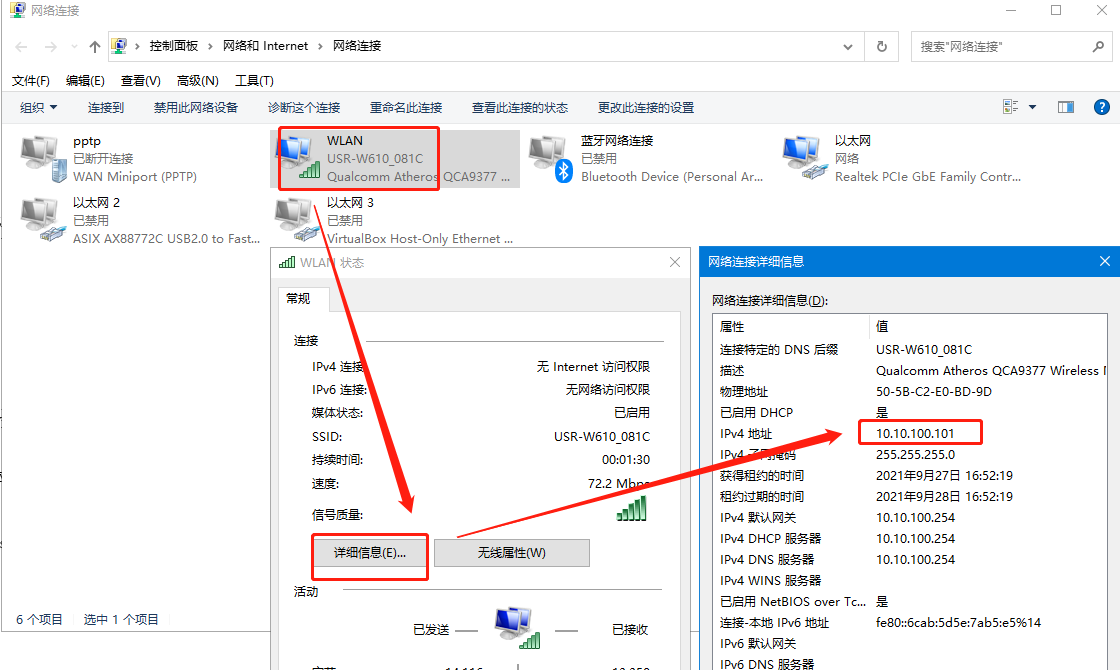

2>連接W610的wifi，連接成功后，電腦會獲取到10.10.100.xx網段的IP地址

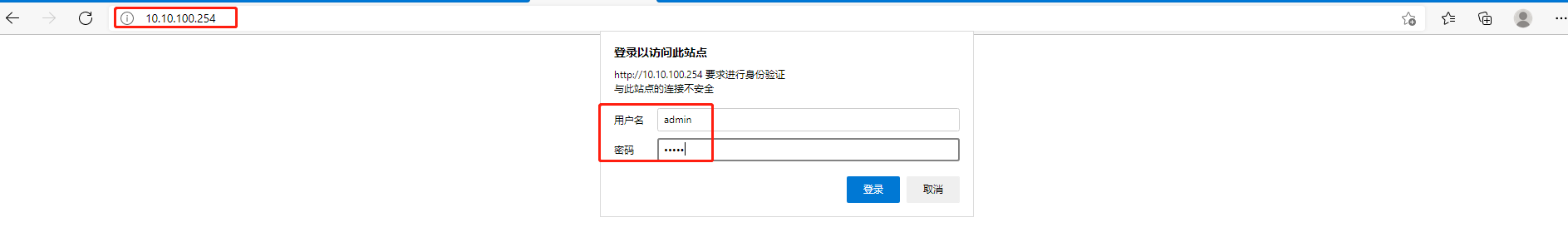

3>打開W610的內置網頁：瀏覽器輸入10.10.100.254，用戶名/密碼：admin/admin

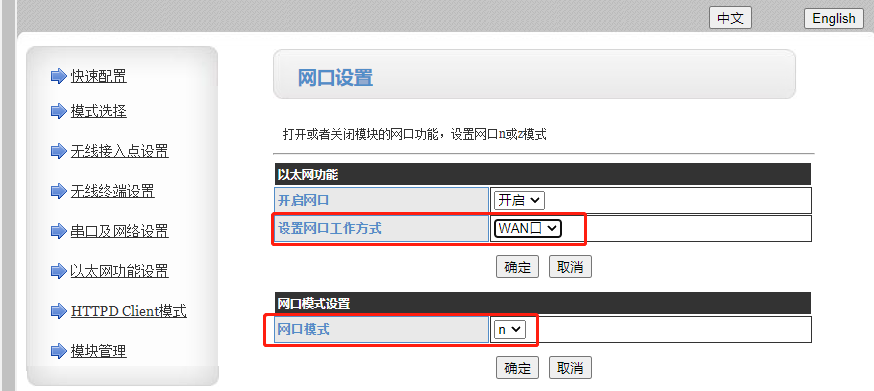

4>以太網功能設置，等所有參數設置完成后一起重啟

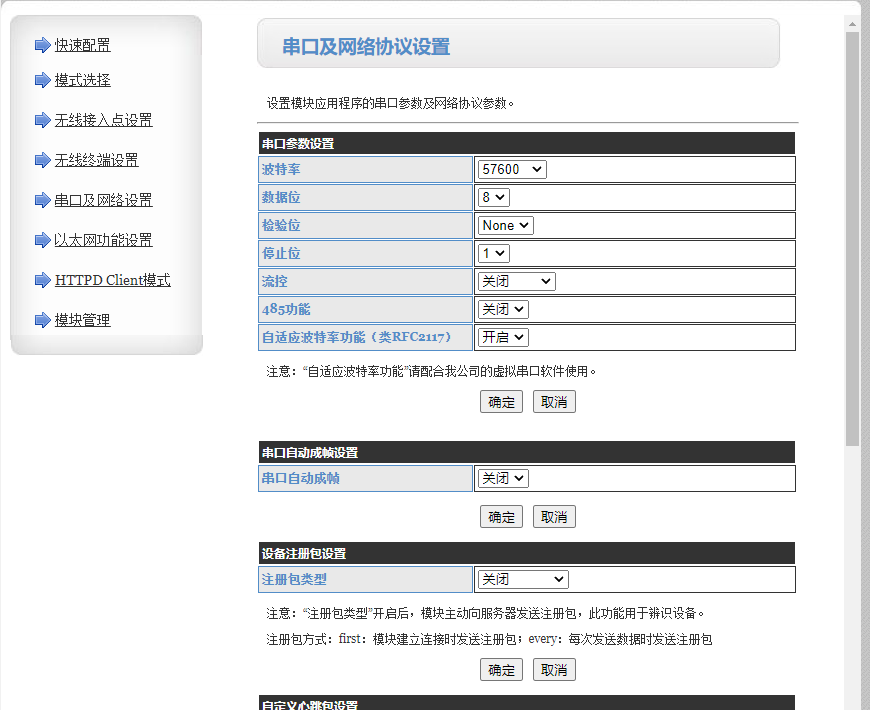

5>串口及網絡設置，可以根據實際情況修改W610的串口等參數在本案例中我們保持W610出廠默認參數

6>重啟

4. 測試

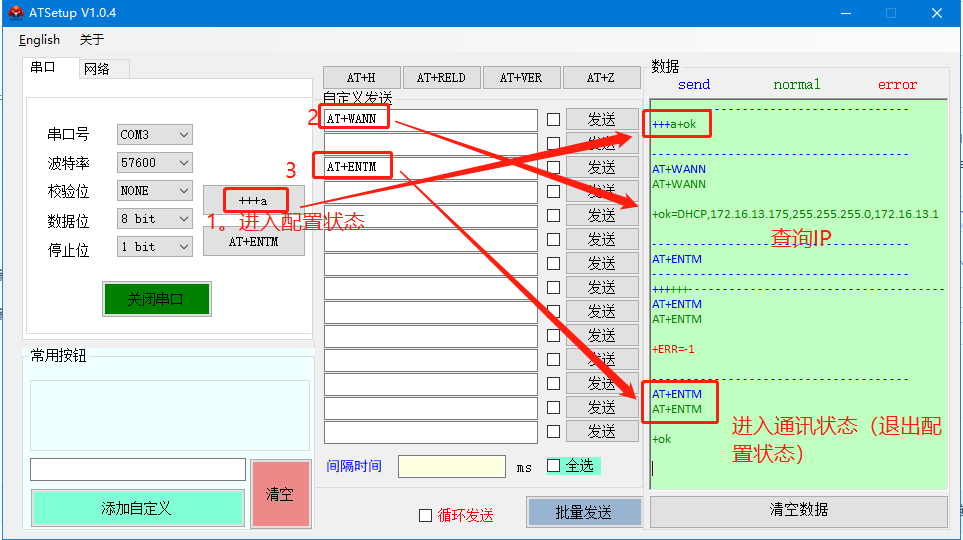

1>查詢W610獲取到的IP地址，打開AT設置軟件：共有2中方式，

a.通過AT指令查詢

B. 通過網絡查詢

獲取到IP地址后，關閉該軟件

2>數據測試

打開串口網絡二合一調試助手
