USR-TCP232-410S(HB)連接遠程服務器測試案例

一、 資料下載

1 說明書http://www.xypctpk.cn/Download/1154.html

2、設置軟件http://www.xypctpk.cn/Download/383.html

3、串口調試助手：http://www.xypctpk.cn/Download/27.html

二、準備工作

1、USR-TCP232-410S產品  數量1個

2、電源適配器 12V/1A 數量1個
3、網線 數量1根
4、電腦 數量1臺

5、USB-RS232串口線 數量1條

6、路由器  1個

三、設備連接

將410s串口通過USB轉232串口線與PC相連接，通過網線將410S的網口 和PC 的網口相連接，后面設置完成后通過網線將410S的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給410S供電。

四、設置步驟

1、電腦設置

（1）關閉防火墻:按路徑：控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。410S默認IP地址192.168.0.7，所以將電腦本地連接IPv4設置成192.168.0.XX的靜態IP。

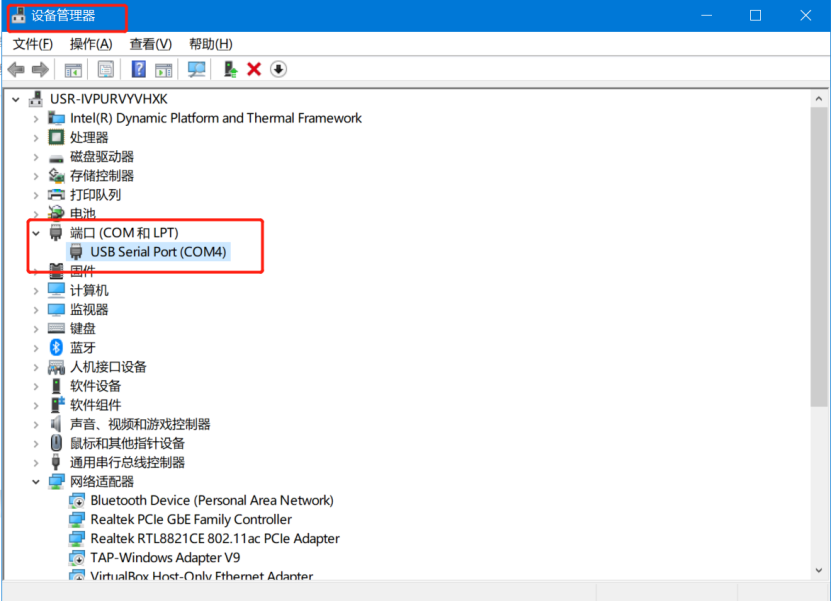

（2）點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS232串口線的COM口號，有人測試電腦是COM4。電腦打開串口調試助手

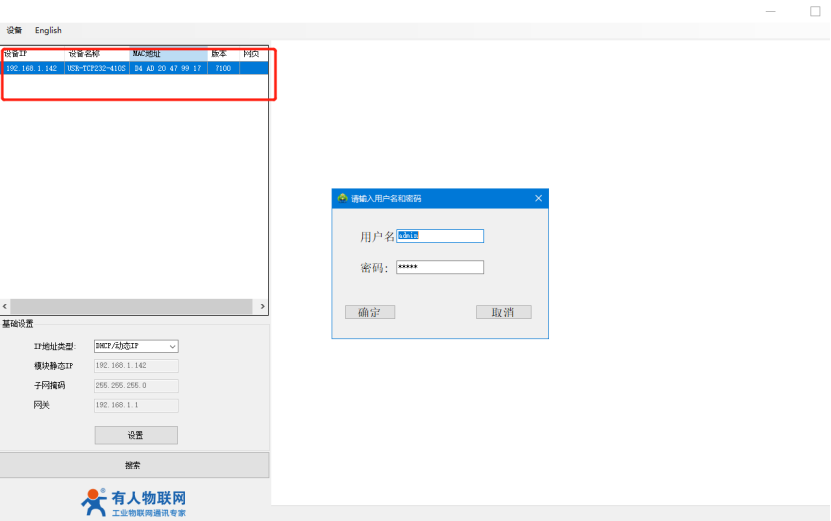

2、打開H7設置軟件，點擊搜索設備，點擊選中，可以看到IP地址為靜態IP。雙擊IP地址，輸入用戶名admin，密碼admin，進入410s的內置網頁。點擊右上角切換至中文模式。

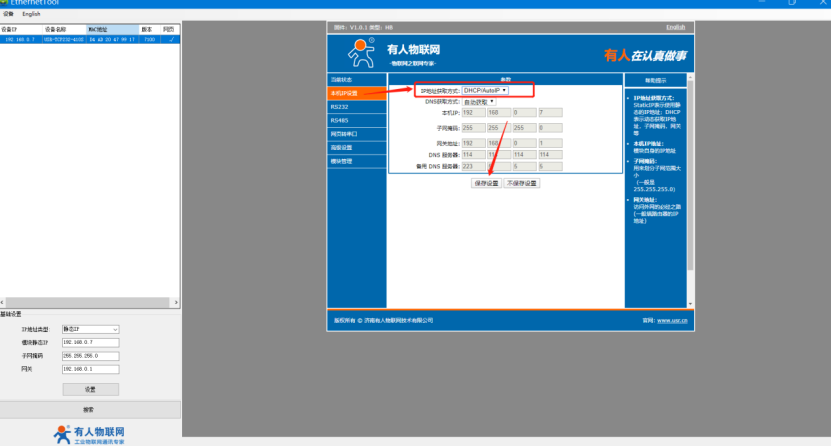

選擇本機IP設置界面，IP地址獲取方式改為DHCP/動態IP，點擊保存設置，設備重啟使參數生效。

3、網線直連410s的網口和路由器的LAN口，保證410s正常上網，電腦連接路由器的WiFi，電腦和路由器同一網段，設置軟件重新搜索設備，可看到路由器分配給410S的IP。

4、 打開RS232界面，串口參數默認，設置端口的工作方式選擇TCP Client，目標IP：39.102.62.245（客戶想要連接的服務器的IP地址），遠程端口號：5579（根據客戶的服務器地址填寫），客戶根據需求可以選擇是否開啟注冊包。設置完成后點擊保存設置，設備重啟使參數生效。

五、數據調試

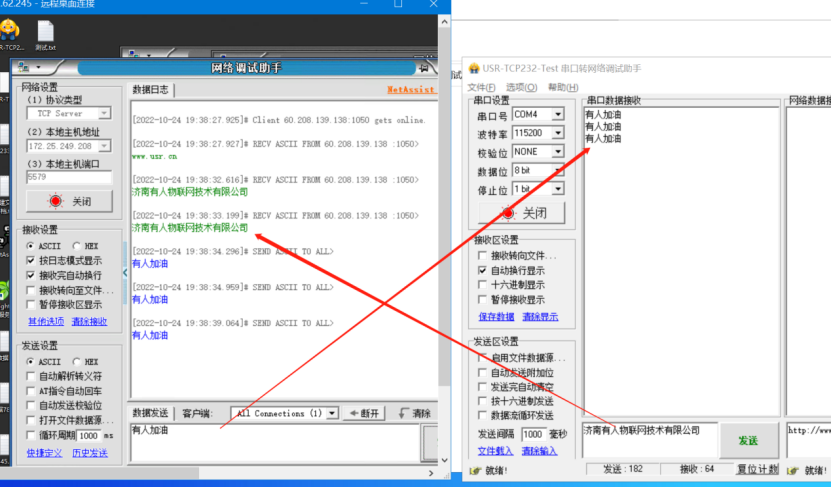

打開串口，串口參數和N520的串口參數保持一致，網絡端點擊鏈接，如下圖有連接對象顯示，網絡端和串口端互發數據測試。
