一、資料下載

WH-GM5TF-CT-4-N40資料包： http://www.xypctpk.cn/Download/1281.html

WH-Cat-1系列產品選型手冊： http://www.xypctpk.cn/Download/1285.html

Cat-1系列設置軟件： http://www.xypctpk.cn/Download/939.html

WH-GM5/G401TF系列固件下載軟件工具：http://www.xypctpk.cn/Download/1122.html

二、硬件連接

1、所需物品

WH-GM4TF-CT-4-N40 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

WH-GM4TF-CT-4-N40 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

三、產品參數設置

1、WH-GM5TF-CT-4-N40對接有人云參數設置

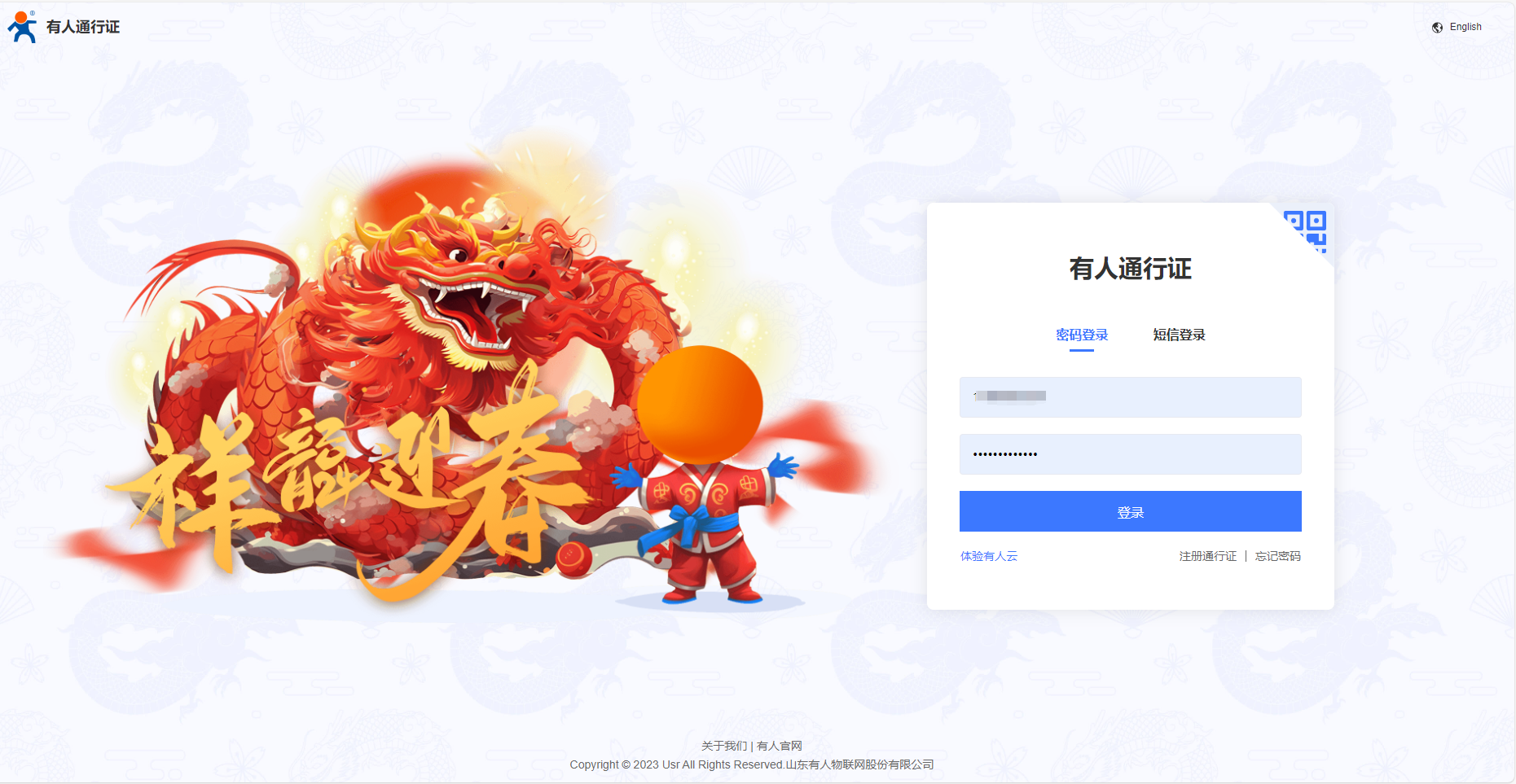

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

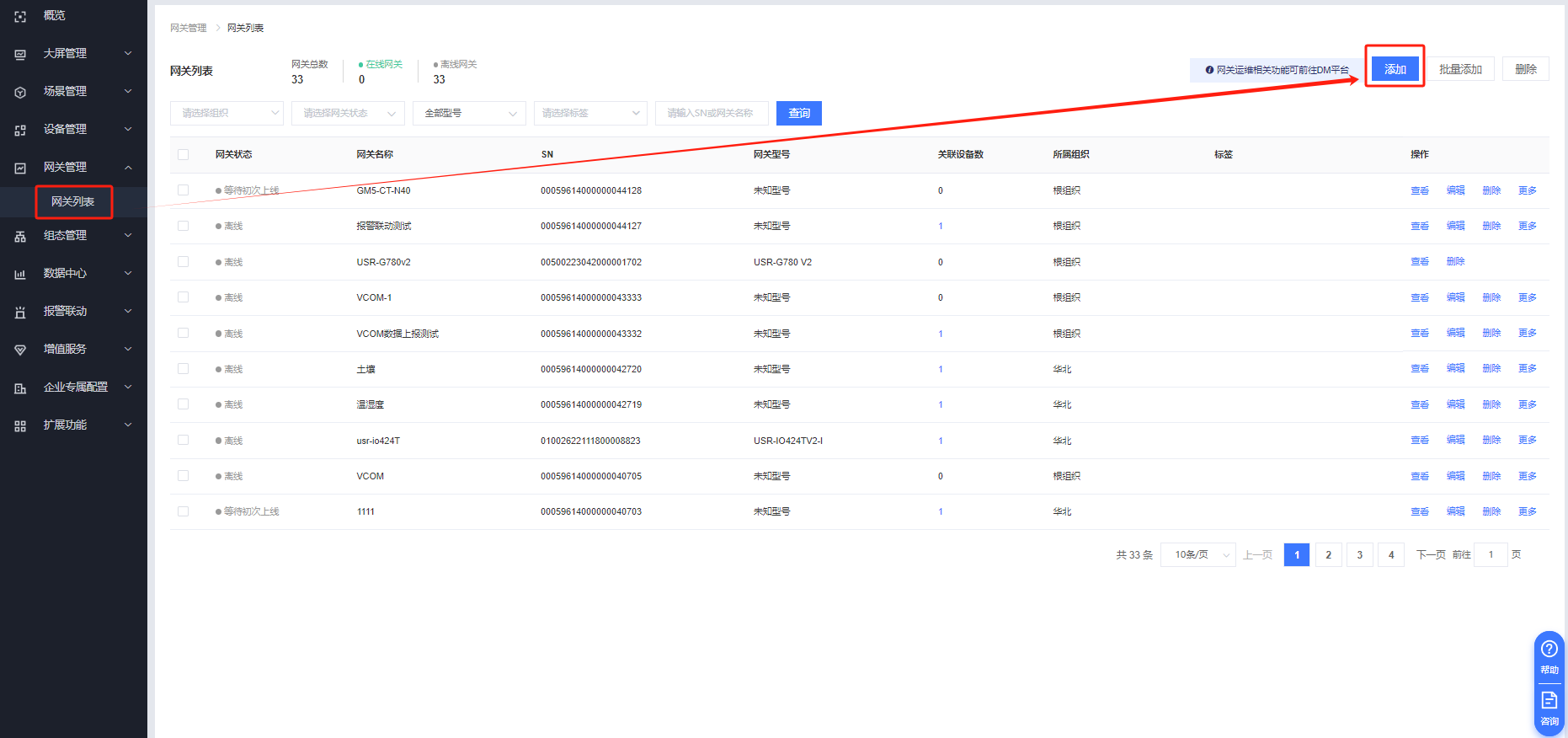

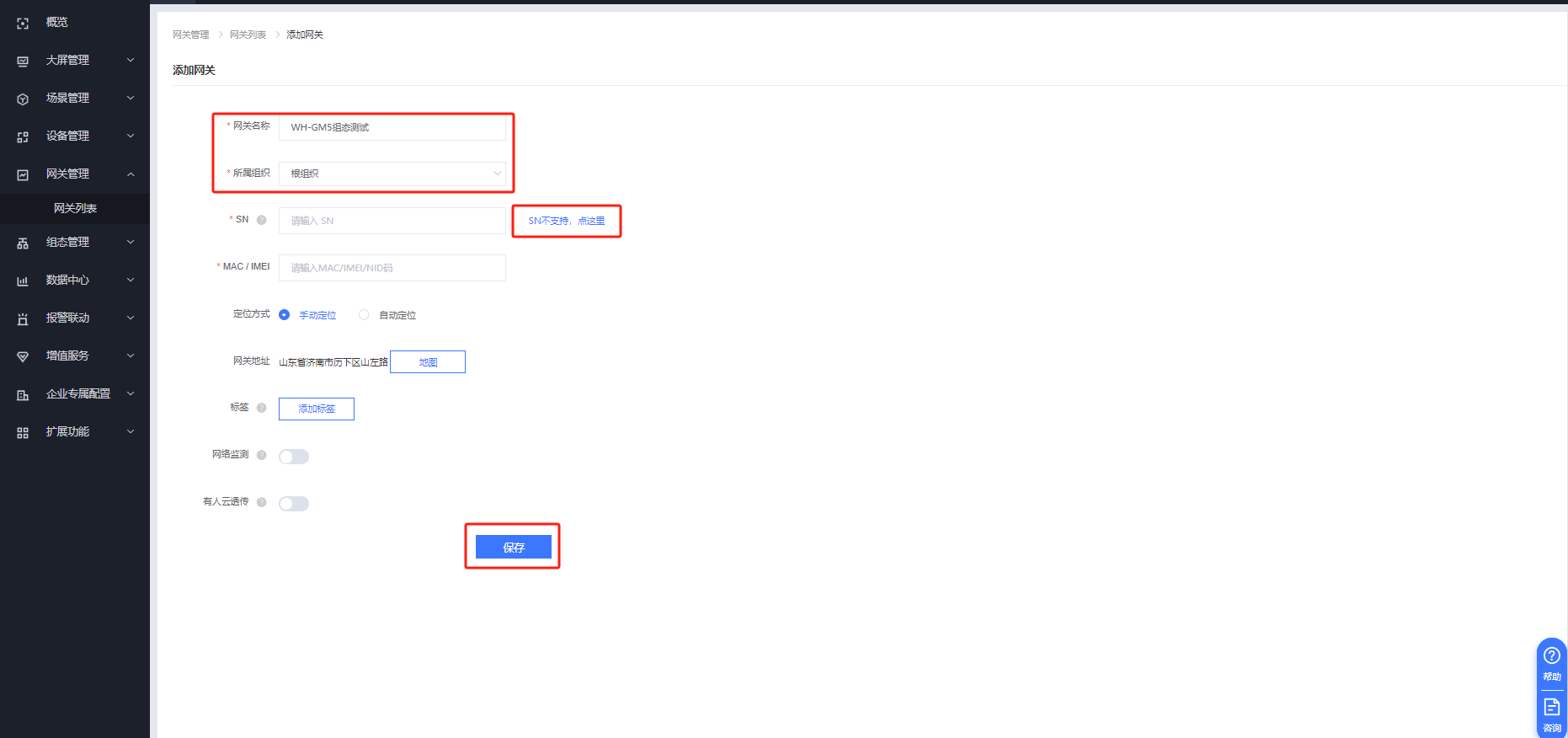

網關管理---網關列表---添加

填入網關名稱，選擇組織，注意選擇“SN不支持，點這里”點擊保存即可

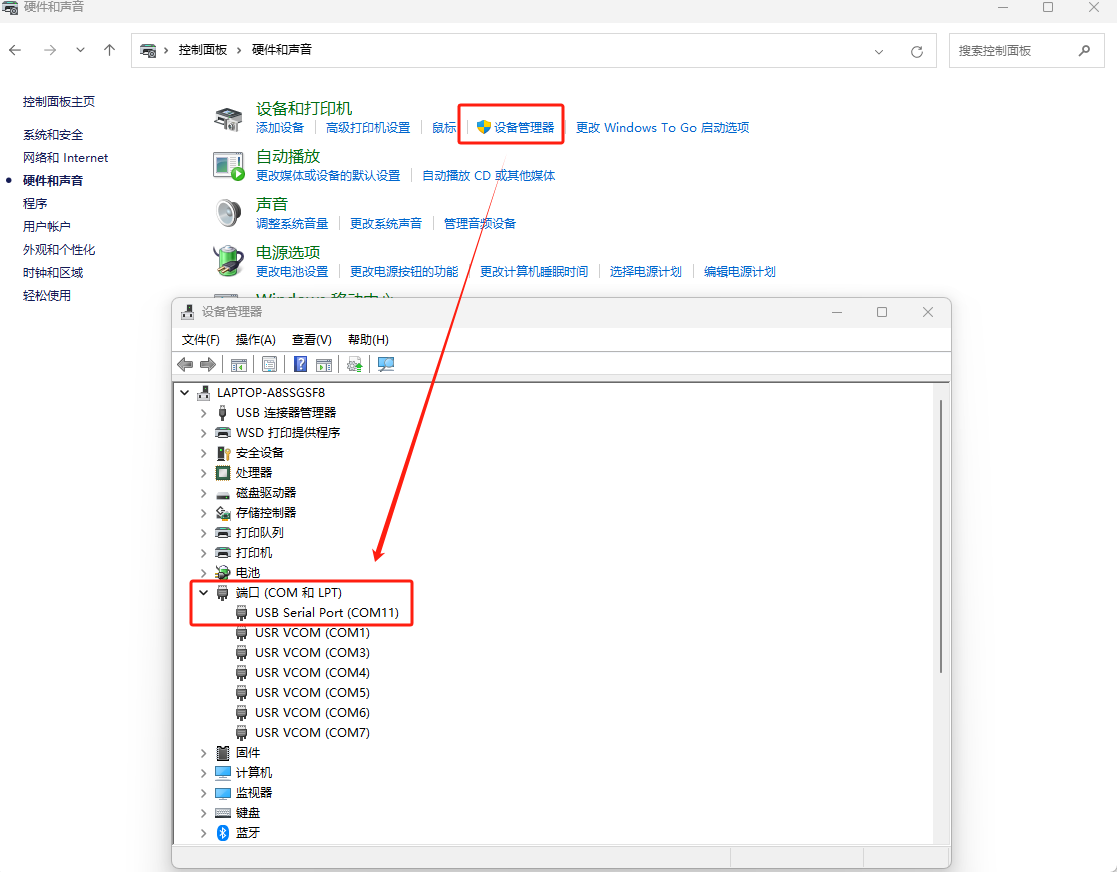

打開控制面板---設備管理器確認USB轉232轉換器COM口為COM11

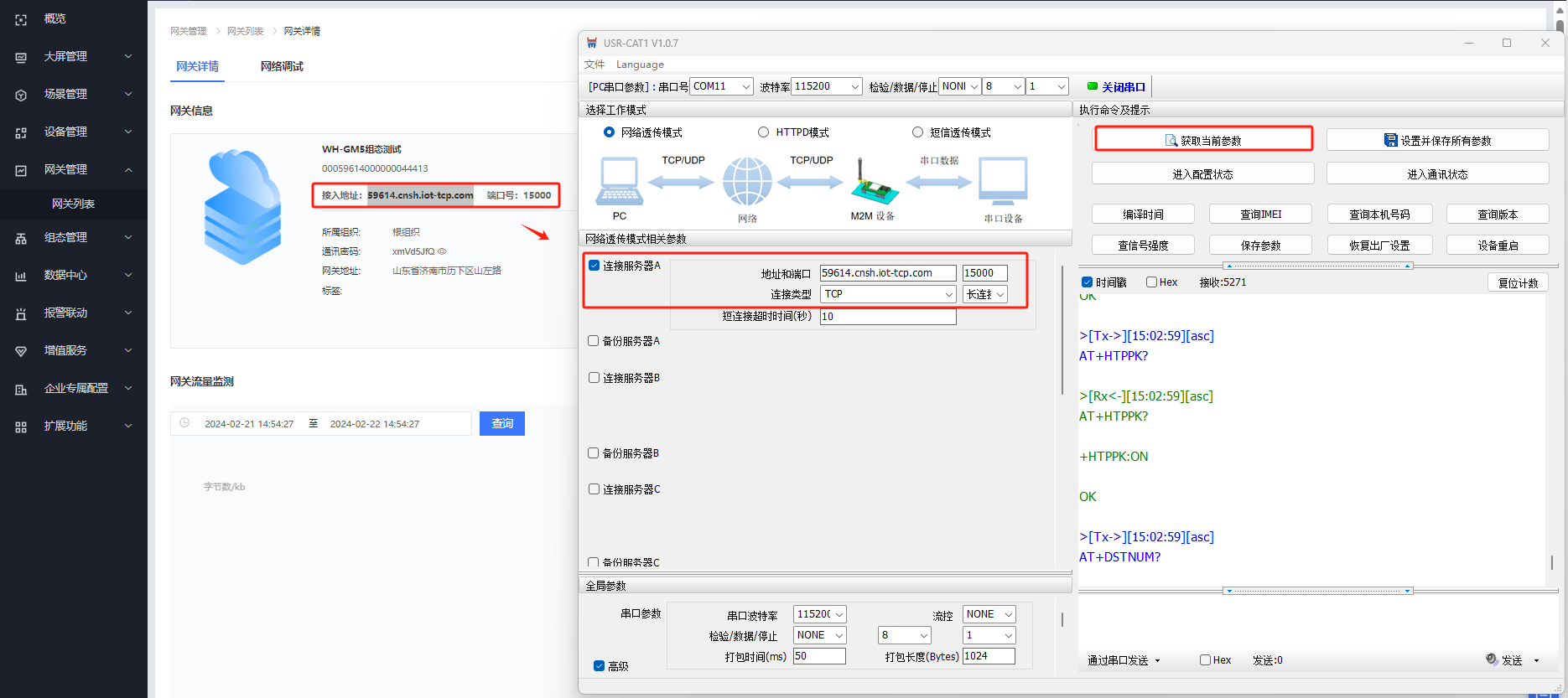

電腦打開USR-CAT1V1.0.7軟件，串口參數選擇115200 N 8 1，COM口選擇COM11，打開串口，點擊進入配置狀態。

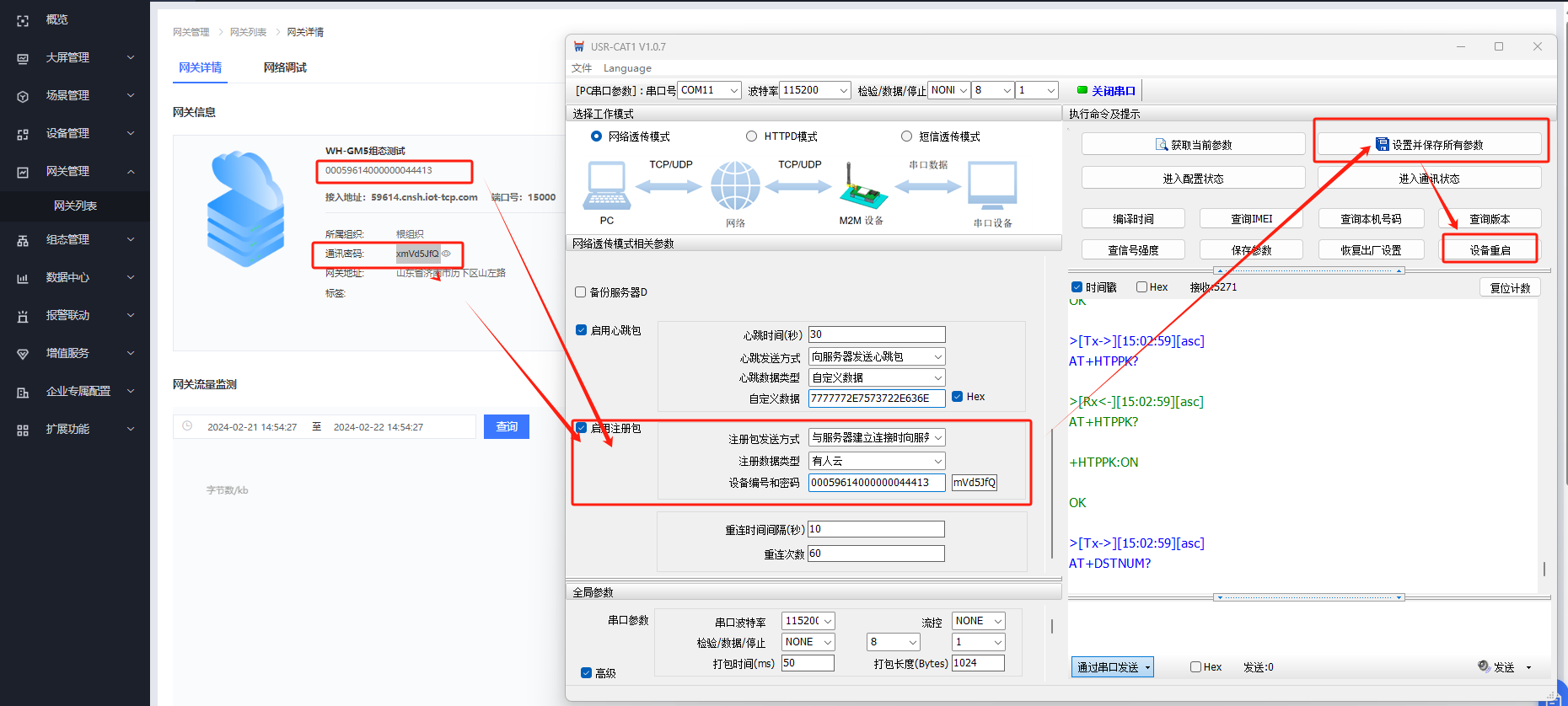

點擊獲取當前參數，然后將有人云給GM5分配的接入地址和ID 密碼填入到GM5中，設置并保存所有參數，然后重啟設備

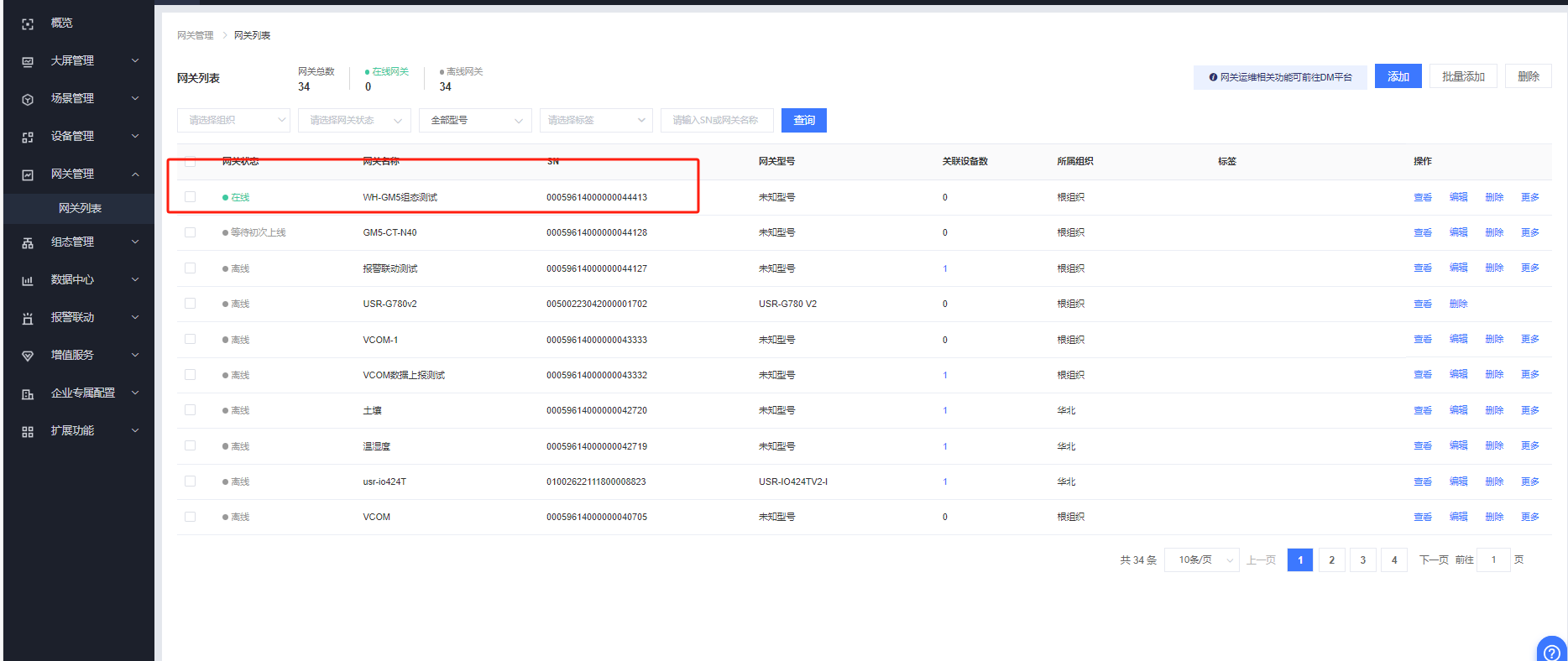

即可看到設備在有人云端在線

2、有人云變量模板及設備配置

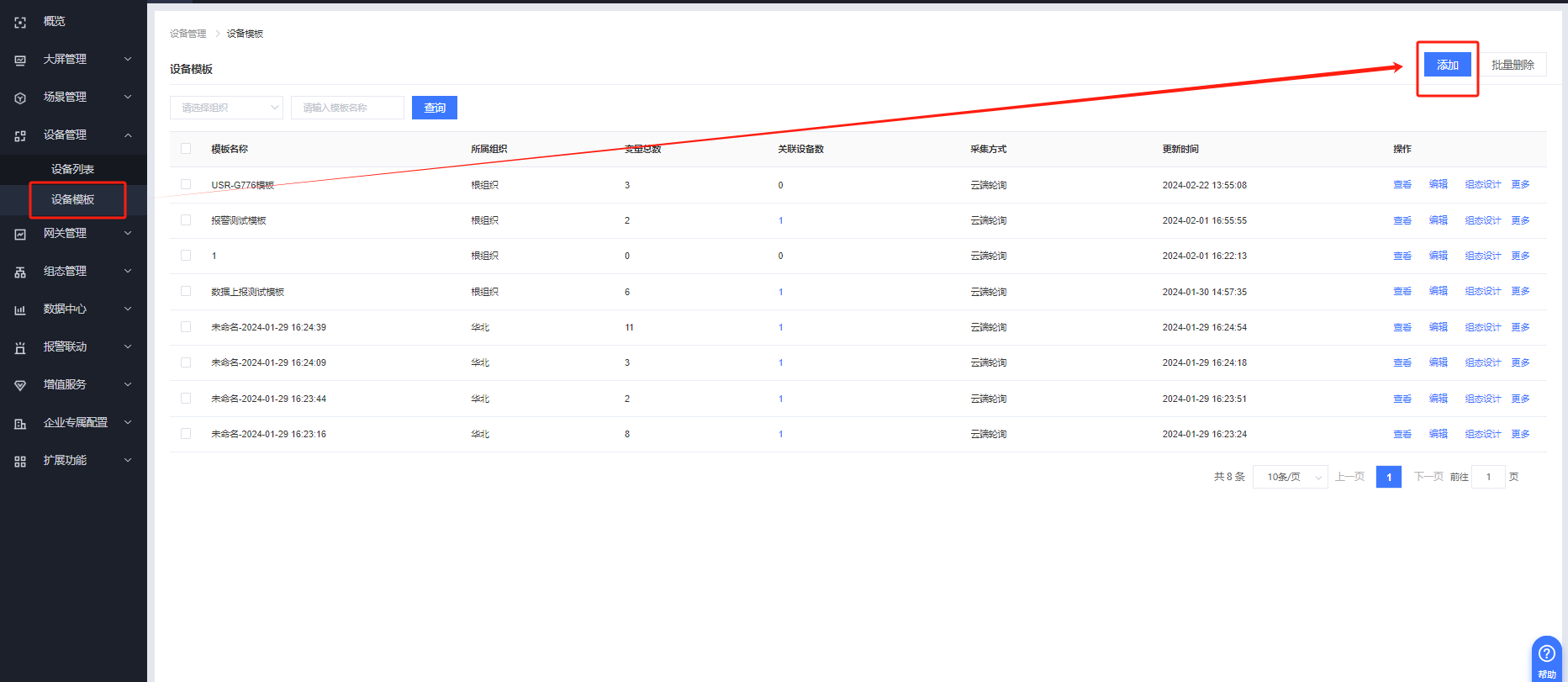

設備管理---設備模板---添加

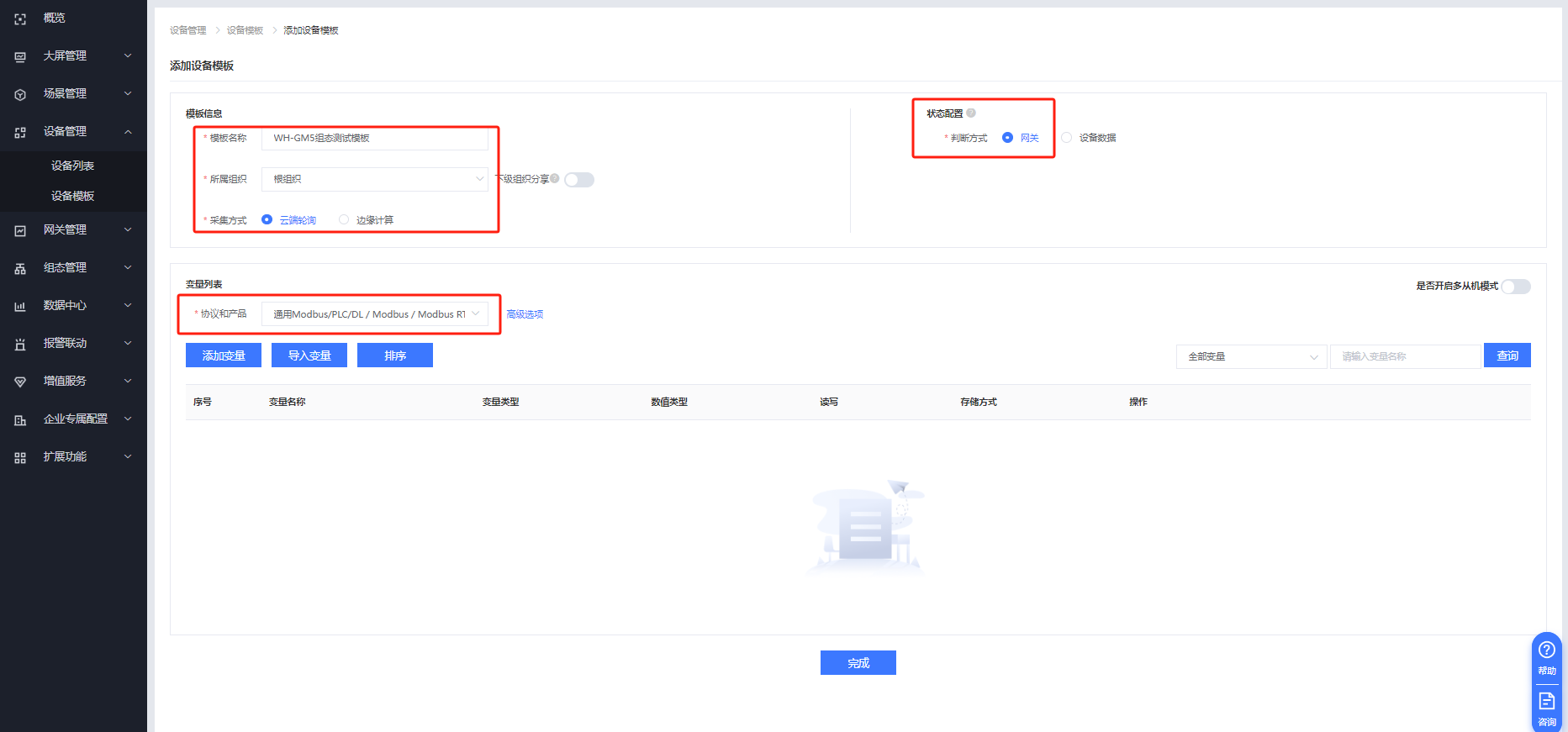

填入名稱、組織，采集方式選擇云端輪詢，協議選擇通用Modbus/PLC/DL / Modbus / Modbus RTU

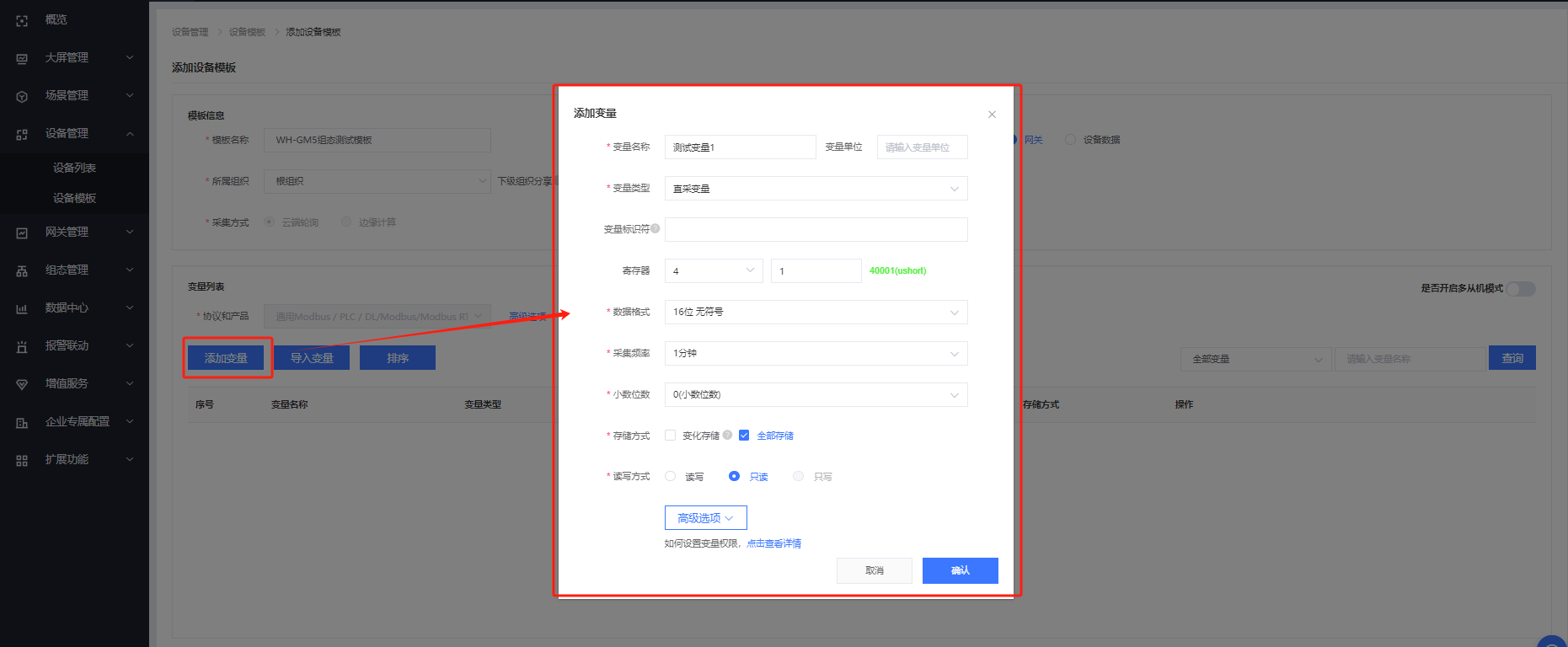

添加變量

變量名稱：測試變量1

變量類型：直采變量

寄存器 ：40001

數據格式：16位無符號

采集頻率：1分鐘

小數位數：0位小數

存儲方式：全部存儲

讀寫方式：只讀

寄存器的填寫：

功能碼03H或06H，起始地址0000H，則填：40001;

功能碼04H，起始地址000AH，則填：30011;

01H或05H，起始地址0002H，則填：00003;

功能碼02H，起始地址0003H，則填：10004。

格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001;

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;

同樣方式添加測試變量2、測試變量3，點擊完成即可。

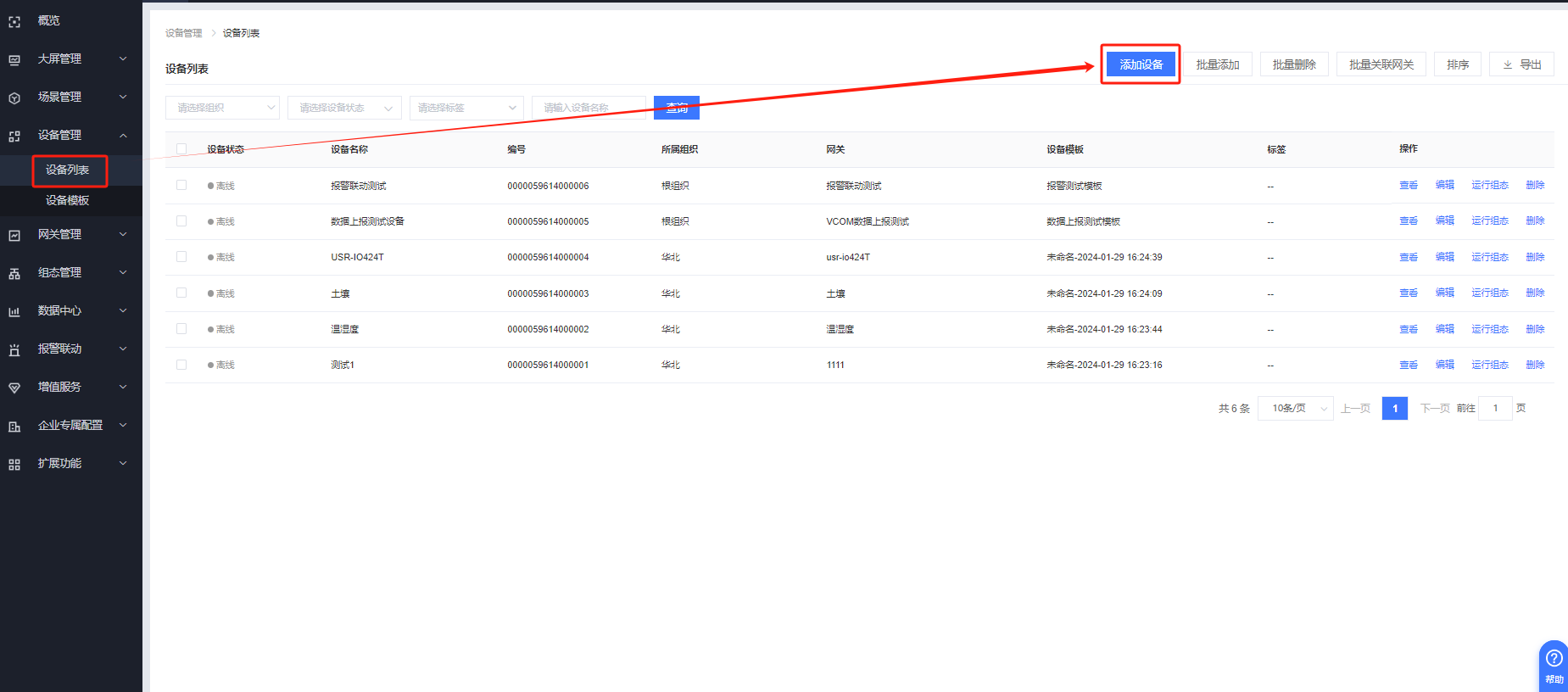

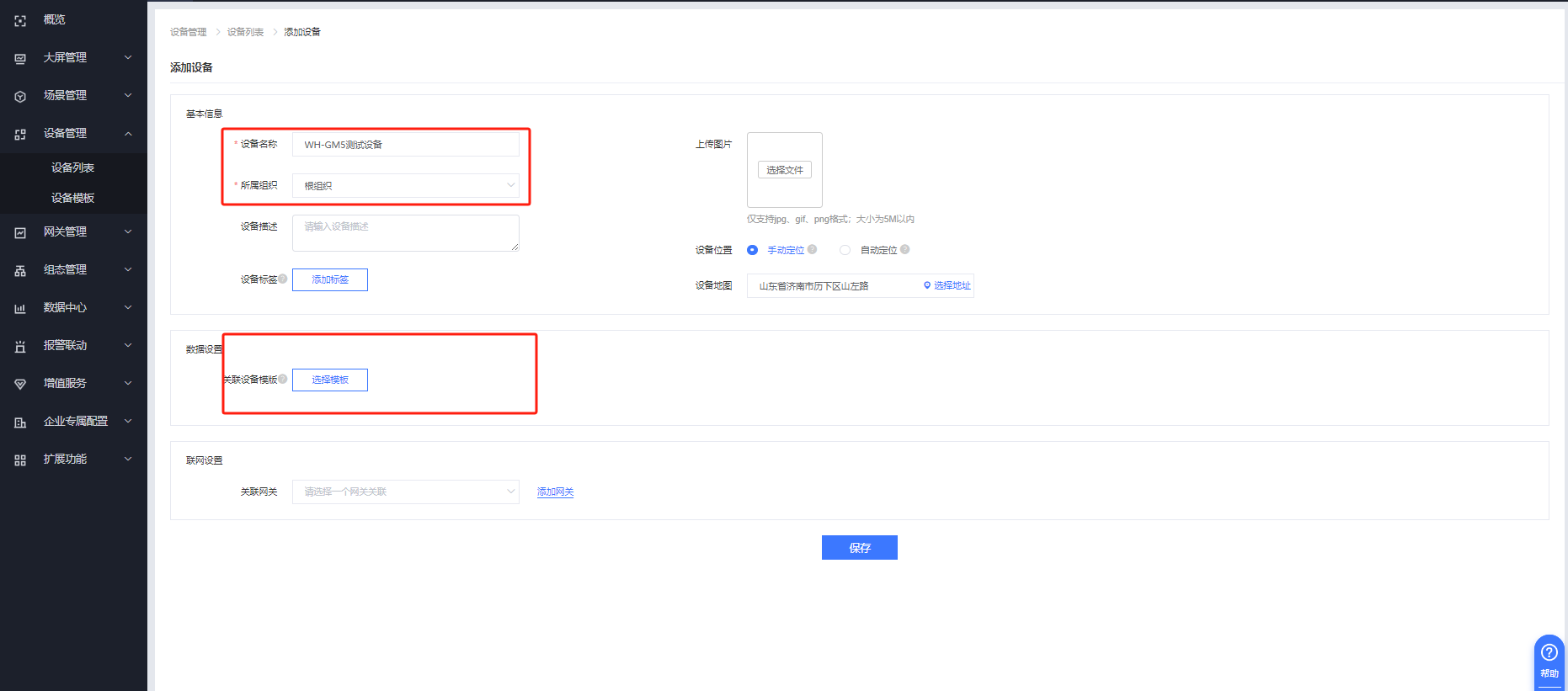

設備管理---設備列表---添加設備

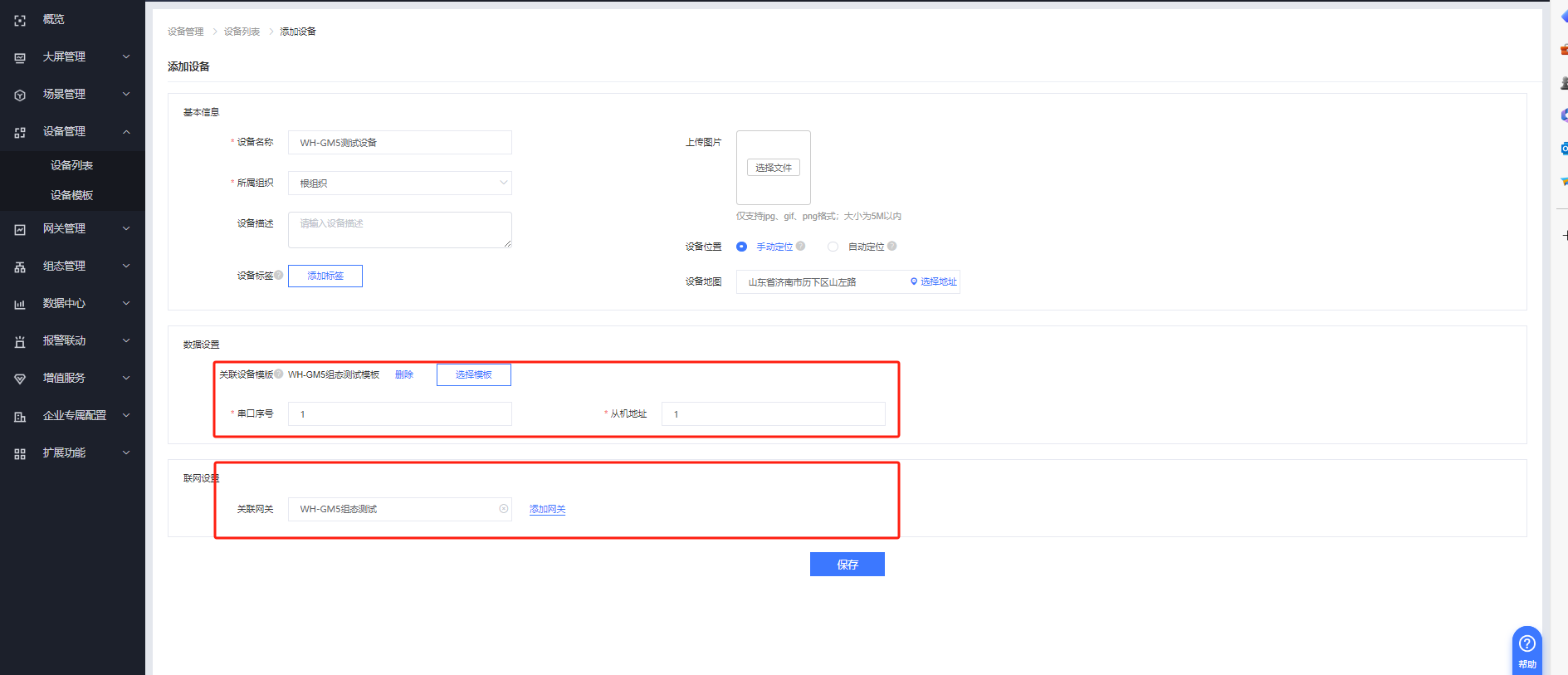

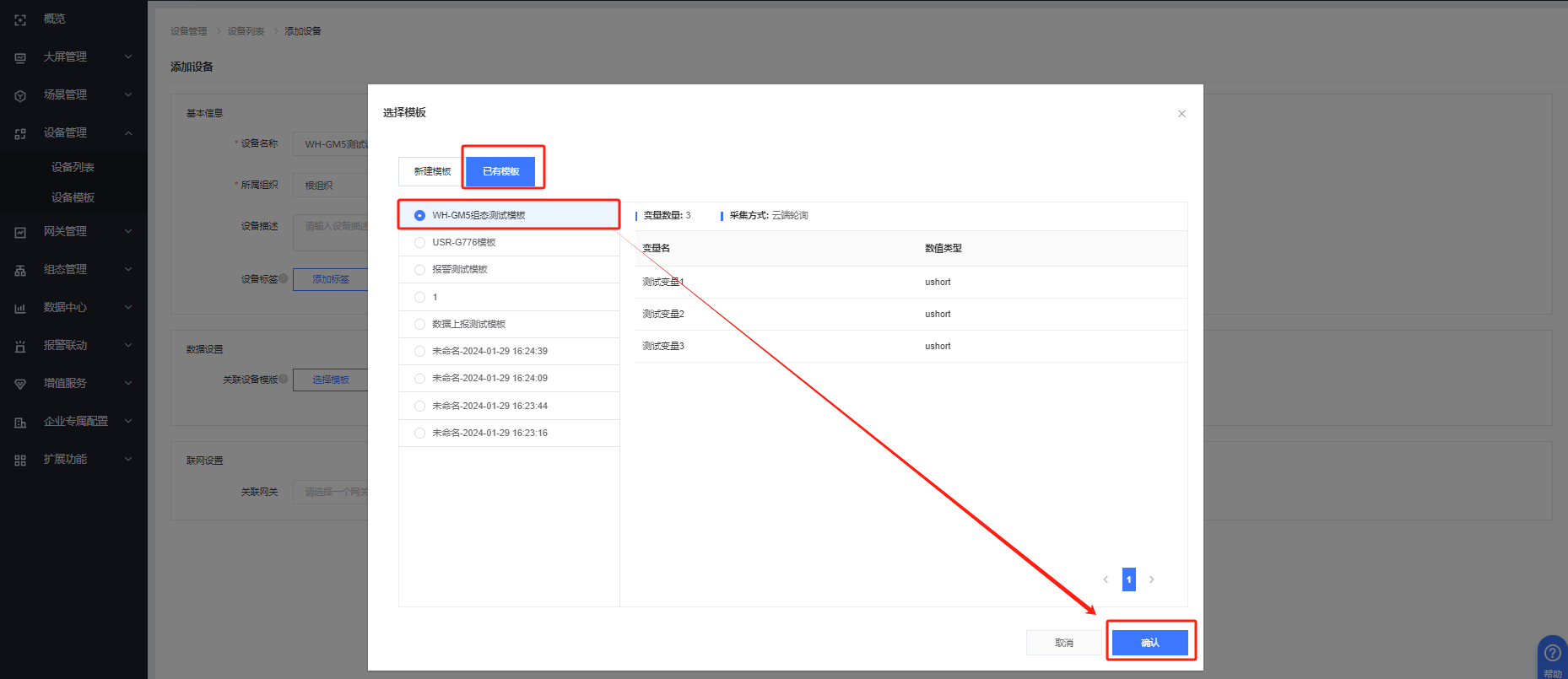

填入設備名稱、組織，綁定設備模板

設備綁定網關，點擊保存即可。

四、功能調試

1、功能調試

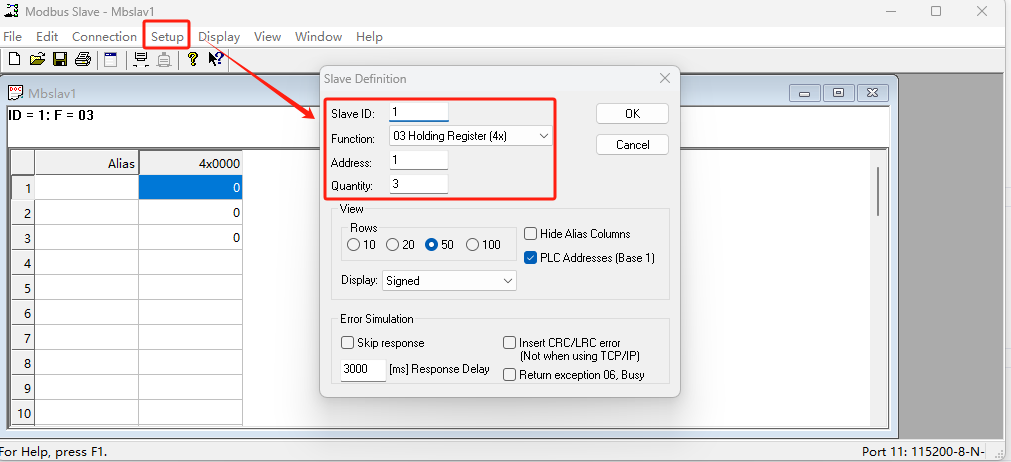

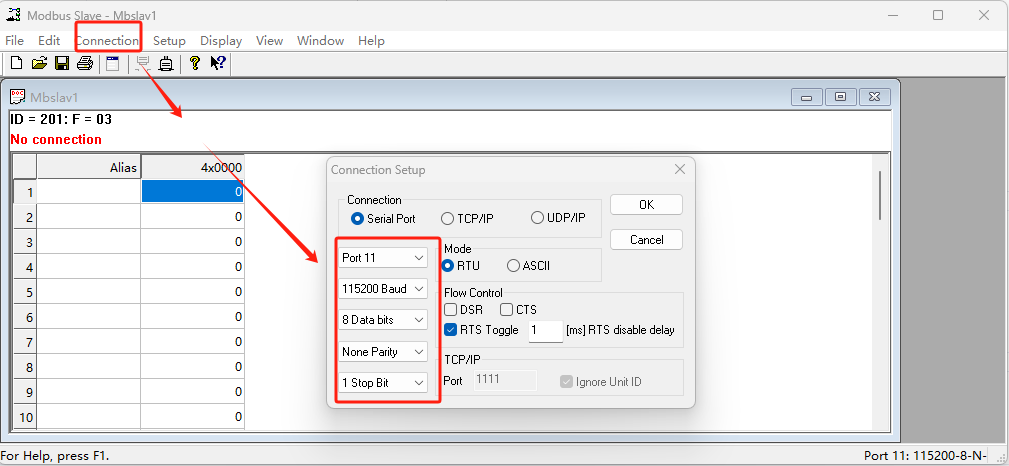

使用modbus slave軟件模擬從機，調用COM11，串口參數選擇115200 N 8 1（和WH-GM5TF-CT-4-N40保持一致）

設備地址填寫1（和模板上地址保持一致），功能碼使用03保持寄存器，寄存器地址從1開始數量3個

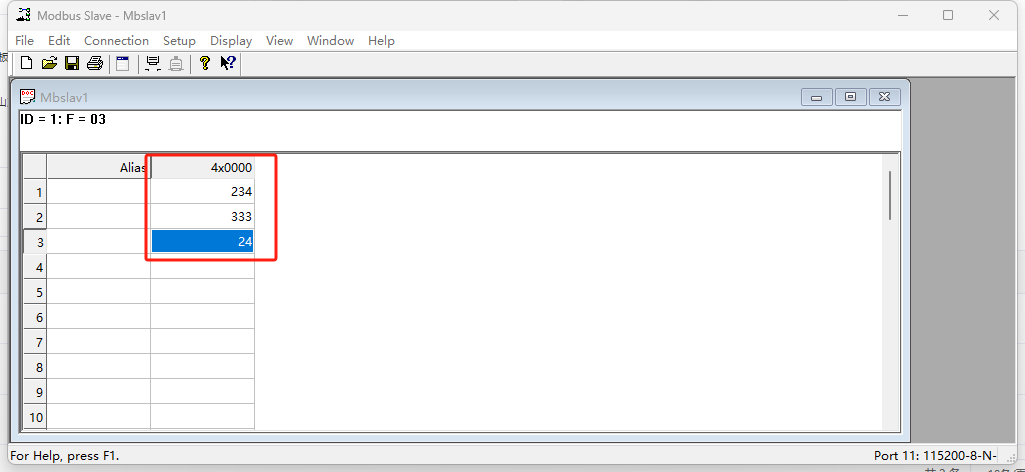

填入數據234、333、24

2、調試截圖

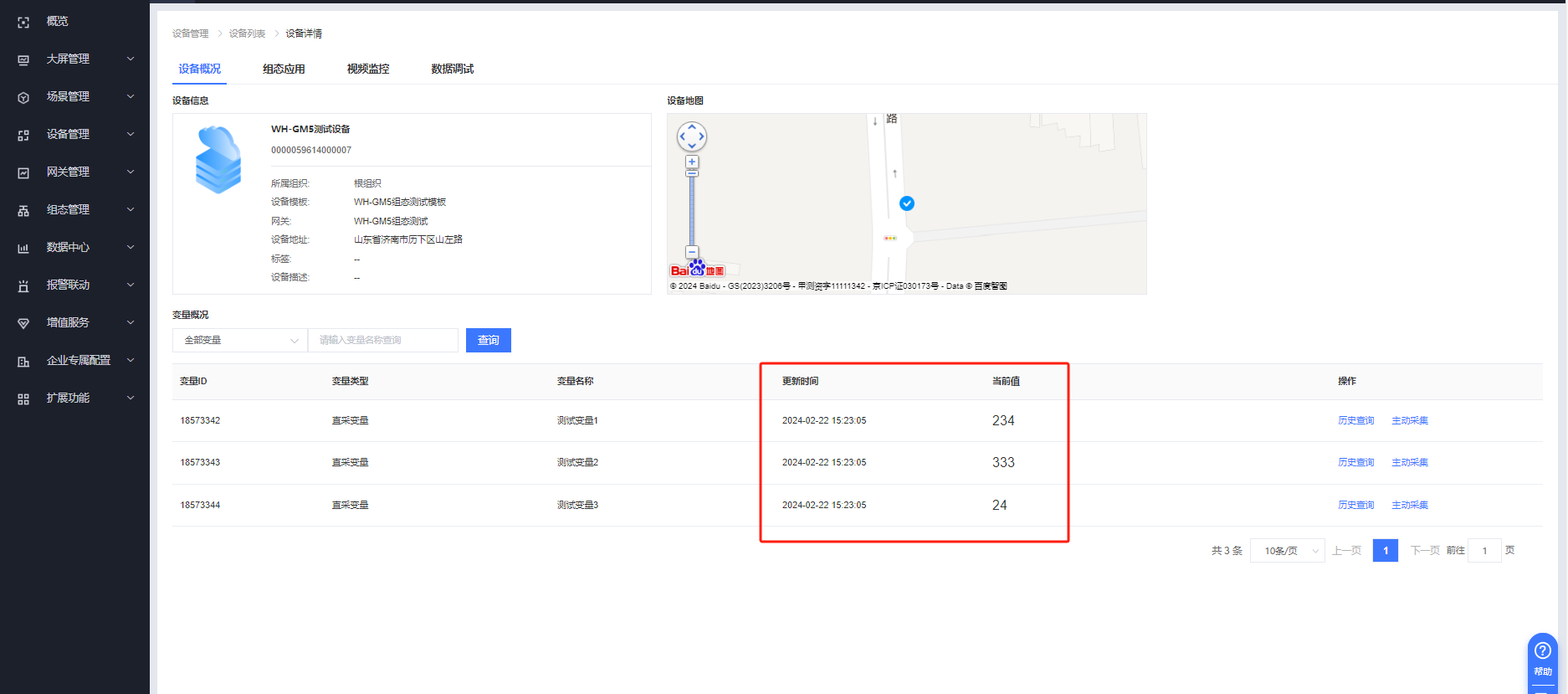

設備管理---設備列表，點擊設備名稱即可看到變量數據

編寫人：尹叢欣 編寫日期：2024-03-04

審核人：尹叢欣 審核日期：2024-03-07

訂正版本：V1.0 訂正內容：初稿
