USR-G817 如何通過串口AT指令查詢參數示例

一、資料下載

USR-G817說明書下載鏈接：http://www.xypctpk.cn/Download/1180.html

USR-G817規格書下載鏈接：http://www.xypctpk.cn/Download/1181.html

PC端調試工具USR-TCP232-Test下載鏈接：http://www.xypctpk.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G817 1臺

USB轉485 1個

電腦 1臺

12V電源適配器 1個

2、硬件連接

G817上電，485串口接線A接A,B接B 接到G817上，lan口直連電腦。

三、產品參數設置

1、操作步驟

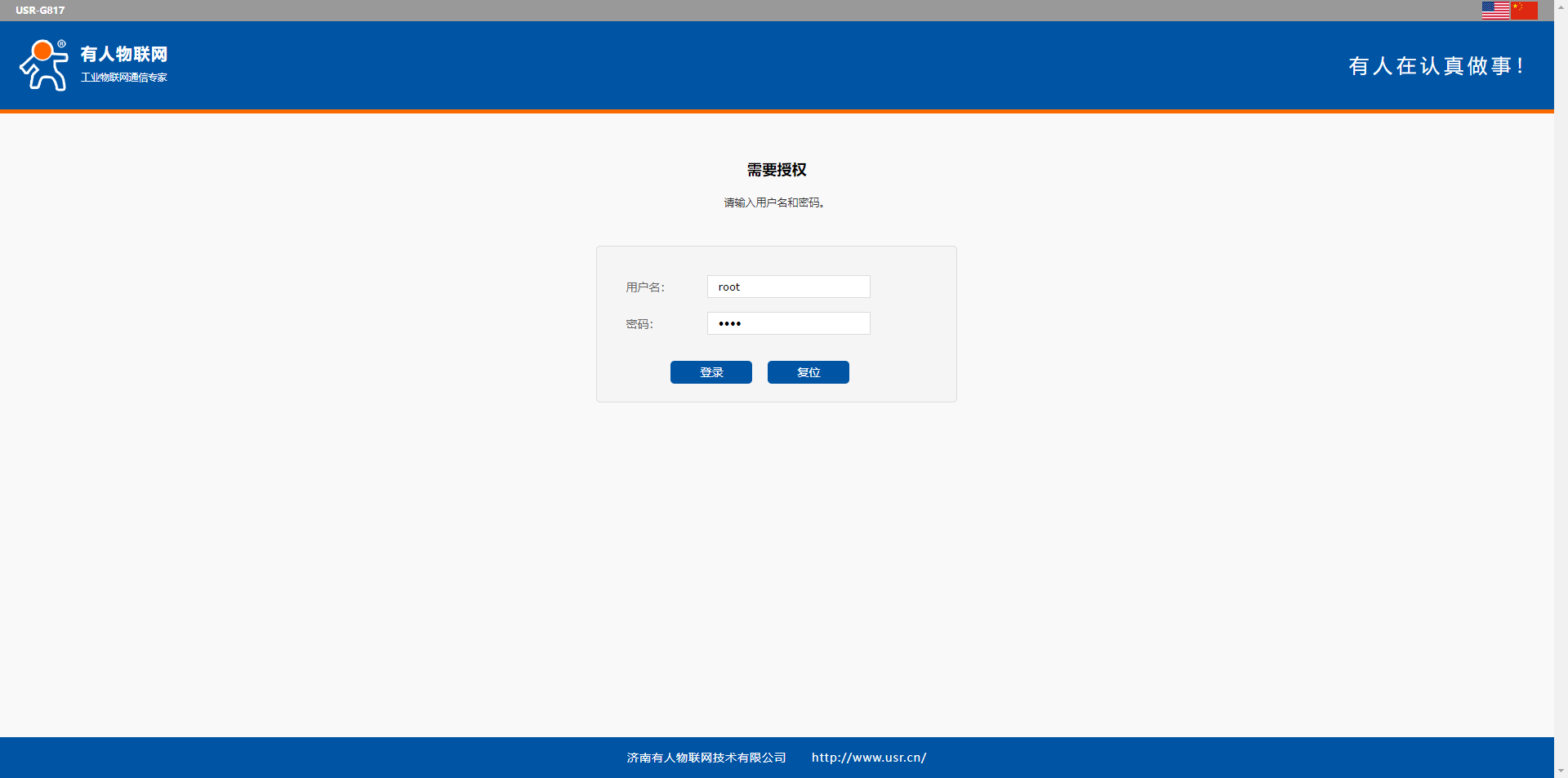

輸入默認LAN口IP：192.168.1.1進入內置網頁。用戶名/密碼默認為root。

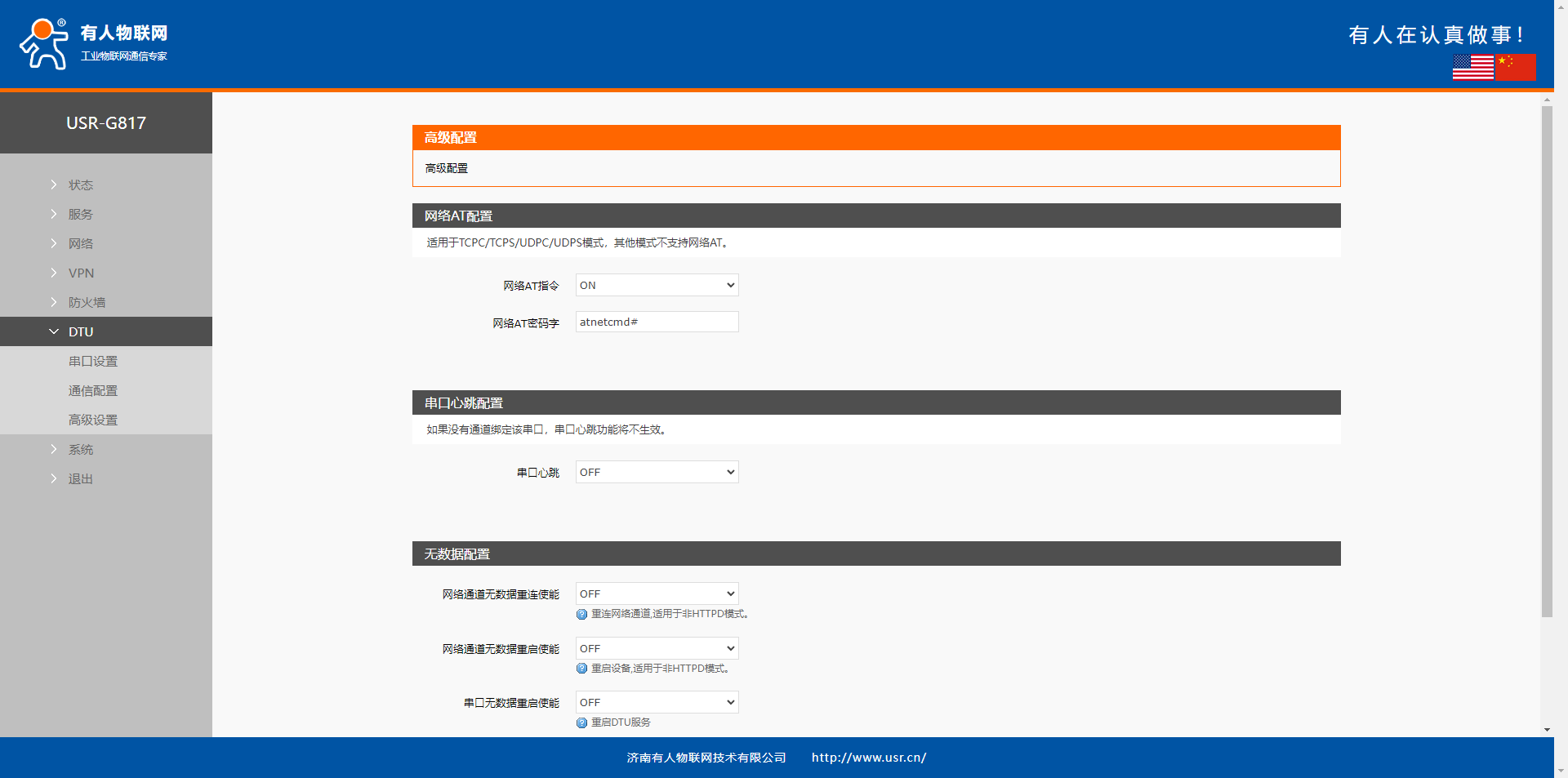

在DTU--高級設置，可以看到AT密碼字，這里可自行修改。

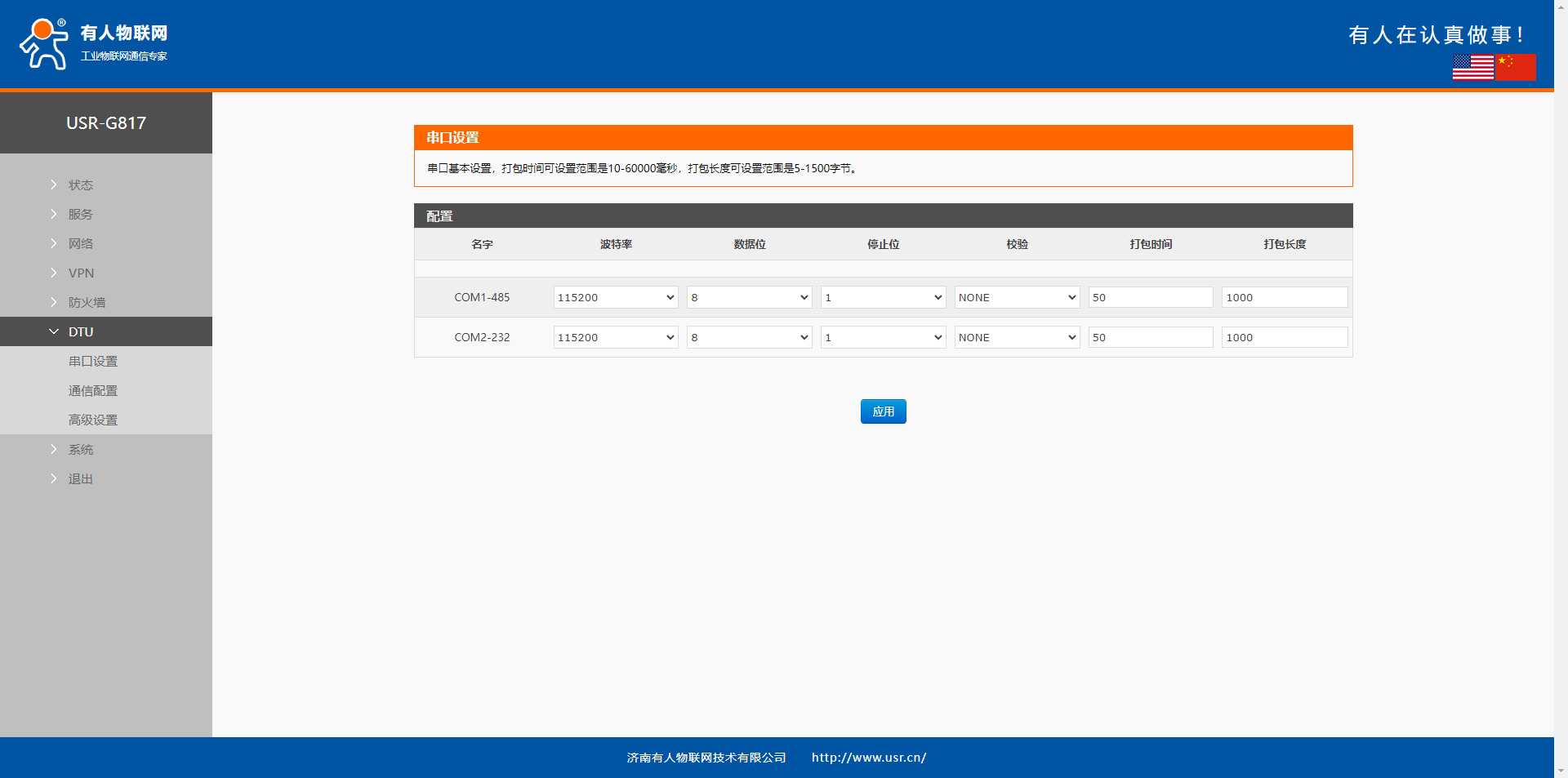

在DTU--串口設置，可以看到當前串口的參數。

打開串口調試助手，選擇對應的串口號，串口參數和設備本身的參數對應。點擊打開。輸入指令，這里查詢固件版本?？梢暂p松查到。

注：AT指令集可在G817說明書第99頁查詢。

編寫人：鞠思奇 編寫日期：2024-03-27

審核人：金志方 審核日期：2024-04-09

訂正版本：V1.0 訂正內容：初稿
