購買數傳終端設備后，首先要做的就是測試該設備是否可以正常使用。尤其是設備的穩定性是否達到項目要求，尤其是遙遠的檢測項目現場的真實情況。如果只是檢測是否通電等簡單測試， 是十分不充分的，DTU的穩定性無法確定的，這就無異于給項目系統埋下炸彈。如何能夠在開始時，就全面測試4G DTU的穩定性呢?
下面以帶網口的4G DTU USR-G781為例，簡單陳述4G DTU如何進行測試。
1、需要準備工具如下
PC機1臺
4G DTU(USR-G781)1臺
網線1根
DC12V/1A電源適配器1個
4G的SIM卡

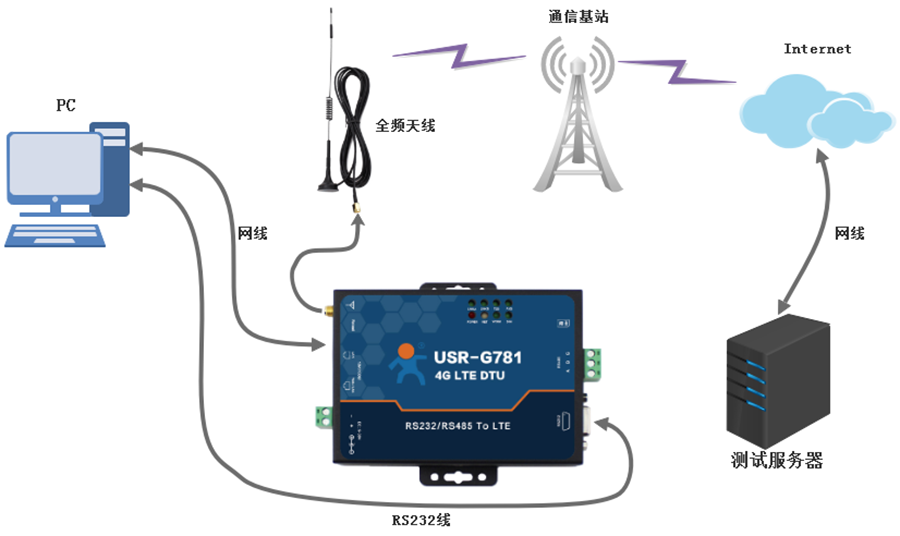

2、進行網絡連接
(1)將SIM卡插入路由器的卡槽內，注意方向。
(2)將全頻天線接在路由器對應的天線接口上。
(3)請將計算機網口，通過網線接到路由器的LAN口上，電腦設置為DHCP模式。
(4)配置計算機網卡，選擇自動獲取IP和DNS。
(5)用自帶的DC-12V電源適配器給路由器供電。
(6)等待大約1分鐘，NET指示燈亮起為紫色，說明路由器成功接入4G網絡。
(7)查看PC機的網絡狀態，已成功獲取到IP和DNS，可以上網了。
3、數據傳輸測試
表 1 SOCKET A默認參數
|
工作模式 |
網絡數據透傳 |
|
服務器地址 |
test.usr.cn |
|
服務器端口 |
2317 |
|
串口參數 |
115200,8,1,None |
|
心跳包 |
使能，心跳數據：www.xypctpk.cn |
(1)用RS232數據線將G781的串口連接到電腦串口。
(2)打開設置軟件，首先選擇RS232的串口號、波特率等參數，并打開串口，如下圖。
注：以WIN7系統為例，串口號可在“控制面板→設備管理器→端口”中查詢。

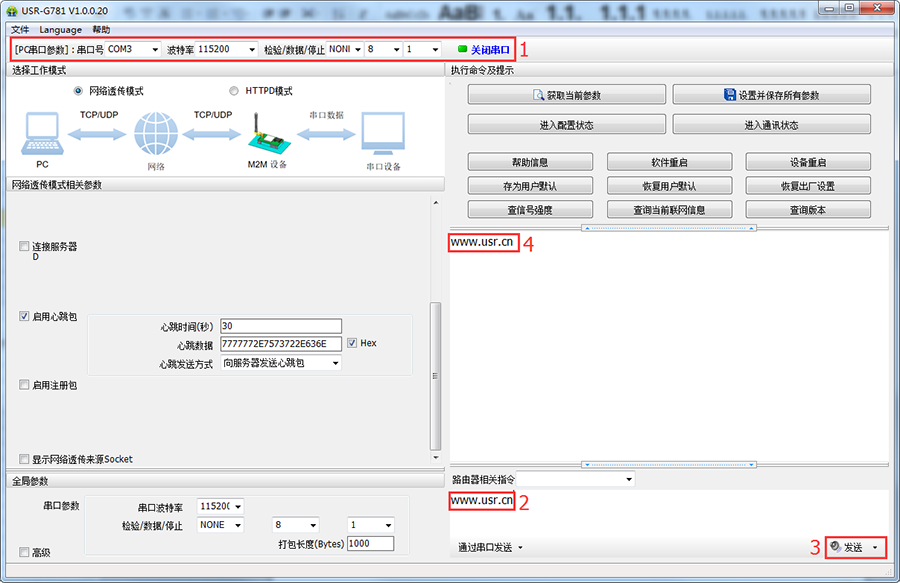

圖 1 設置軟件示意圖
(3)待LINKA燈亮起后，通過RS232串口，給設備發送數據，則會在接收到已發送數據。例如，發送“www.xypctpk.cn”，稍后，會在軟件的接收窗口，收到“www.xypctpk.cn”，這是測試服務器返回的數據。
到此為止，入門測試完成。
