項目
|
型號/規格
|
|
無線標準
|
無線模塊
|
工業級無線模塊
|
|
RedCap版本頻段
|
5G NR:n1/3/5/8/28/41/78/79
LTE：B1/3/5/8/34/38/39/40/41
|
|
傳統5G/戶外版本頻段
|
5G NR:n1/n3/n5/n8/n28/n41/n77/n78/n79
LTE:B1/B3/B5/B7/B8/B34/B38/B39/B40/B41
WCDMA：B1/B5/B8
|
|
全球通版頻段
（傳統5G）
|
5GNR:n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/
n66/n70/n71/n75/n76/n77/n78/n79
LTE:B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/
B30/B32/B66/B71/B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48
WCDMA：B1/B2/B4/B5/B8/B19
|
|
傳統5G理論速率
|
NR SA:1.9Gbps（DL）/750Mbps(UL)
NR ENDC:2Gbps（DL）/340Mbps（UL）
LTE :500Mbps（DL）/150Mbps（UL）
WCDMA :42Mbps（DL）/11Mbps（UL）
|
|

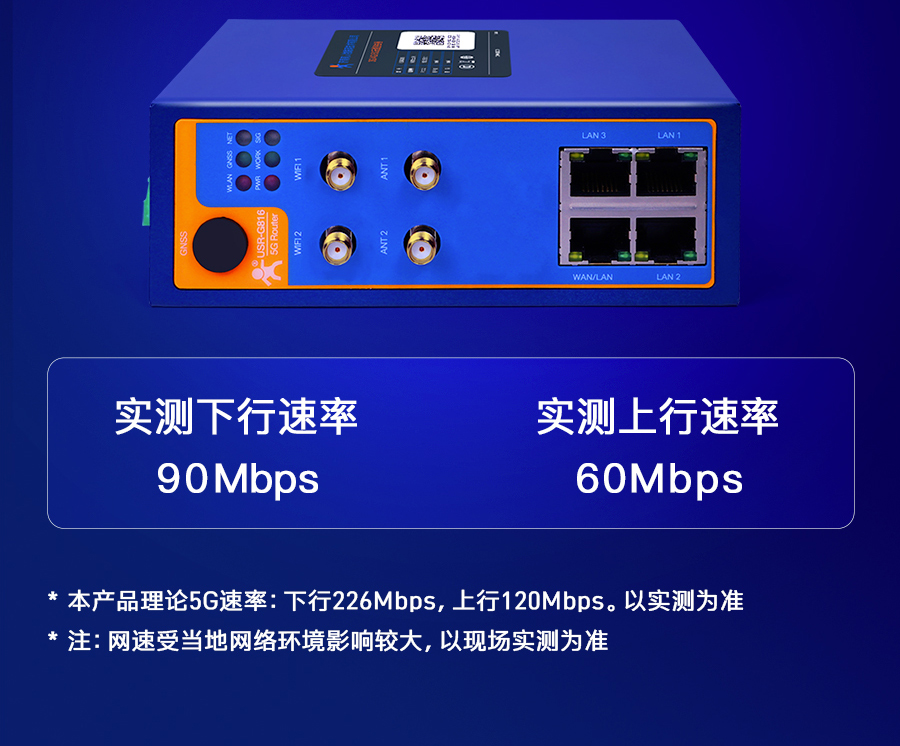

5G RedCap理論速率
|
NR:226Mbps(DL)/120Mbps(UL)
LTE:200Mbps(DL)/100Mbps(UL)
|
|
WIFI標準
|
WIFI無線局域網
|
支持IEEE802.11b/g/n，2.4GHz
支持IEEE802.11ac，5.8GHz
|
|
MIMO標準
|
2×2
|
|
支持模式
|
AP/中繼/橋接
|
|
理論速率
|
最高速率1.733Gbps
|
|
認證類型
|
支持WPA-PSK、WPA2-PSK、MPA3-PSK認證方式
|
|
安全加密
|
支持TKIP、AES加密算法
|
|
覆蓋距離
|
室外空曠/無阻攔，覆蓋半徑可達200米
室內辦公環境/障礙物，覆蓋半徑可達40米（受環境影響）
|
|
DTU
|
DTU模式
|
NET,HTTPD,MODBUS模式
|
|
心跳包/注冊包
|
支持
|
|
波特率
|
1200/2400/4800/9600/19200/38400/57600/115200/230400/460800
說明：460800（僅485支持）
|
|
數據位
|
7，8
|
|
停止位
|
1，2
|
|
校驗位
|
NONE,ODD,EVEN
|
|
串口類型
|
RS232/RS485
|
|
SOCKET
|
支持四路可選擇TCPS（僅SOCKA支持）/TCPC/UDPS/UDPC
|
|
物理特性
|
工作溫度
|
-25℃～ +75℃
|
|
存儲溫度
|
-40℃～+125℃
|
|
工作濕度
|
5%～95%RH（無凝露）
|
|
存儲濕度
|
1%～95%RH（無凝露）
|
|
供電電壓
|
DC 9-36V
|
|
電流消耗
|
在DC12V供電下，平均電流435mA，最大電流1.1A
|
|

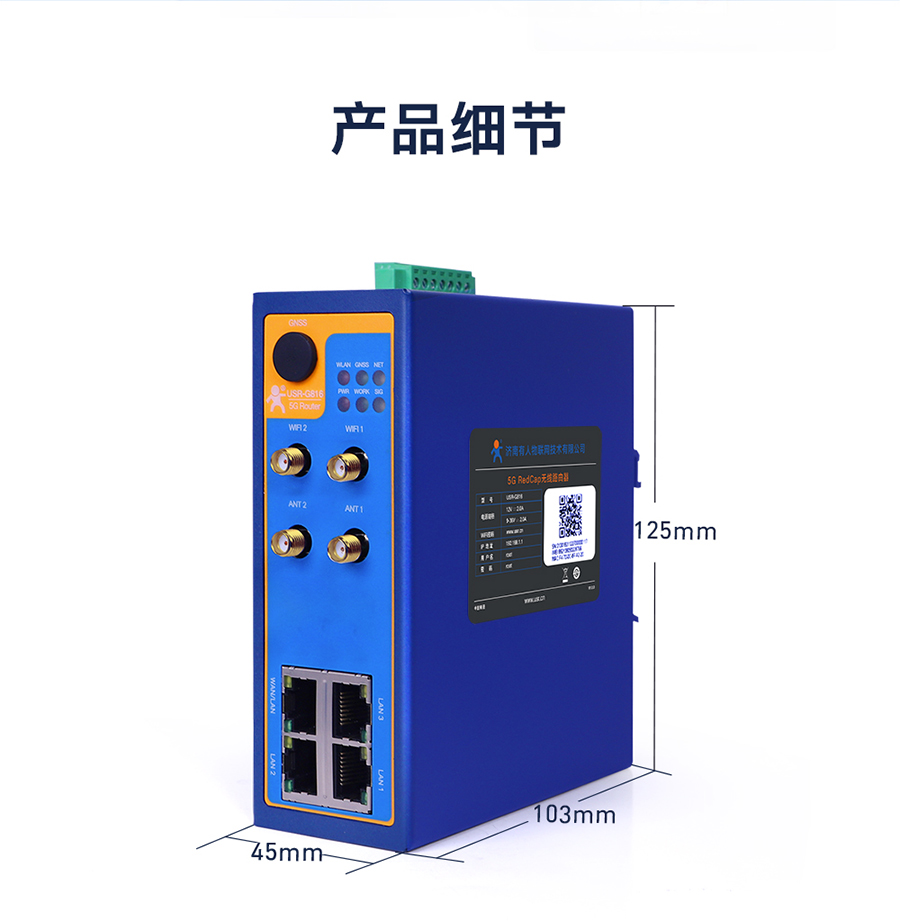

尺寸
|
125.0*103.0*45.0mm（L*W*H，不含導軌件及天線座）
|
|

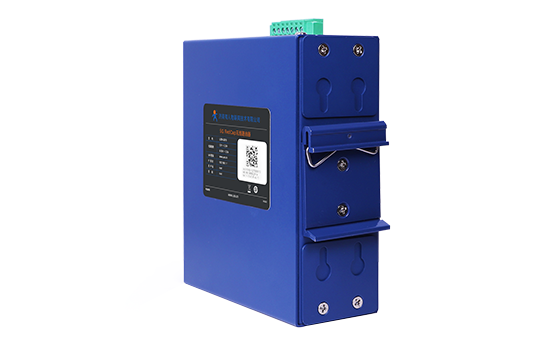

安裝方式
|
導軌式安裝、掛壁式安裝、水平桌面放置
|
|
EMC等級
|
國標3B級
|
|

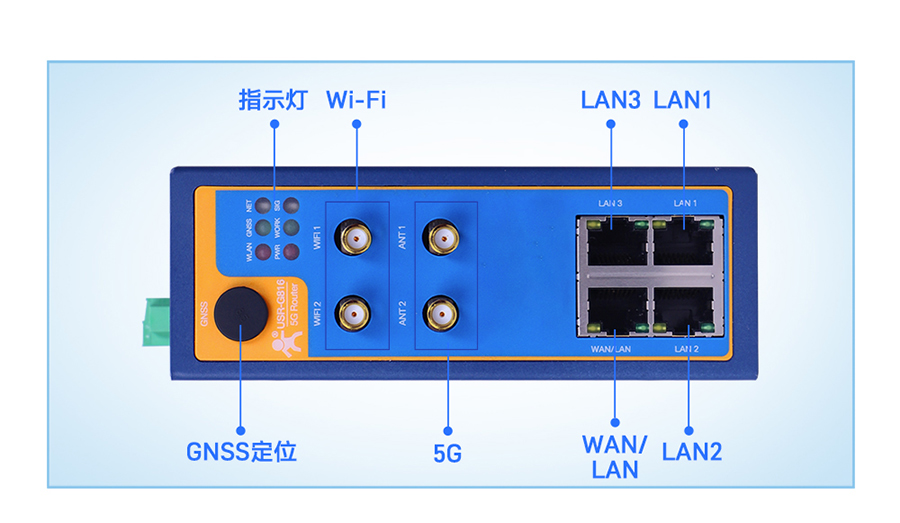

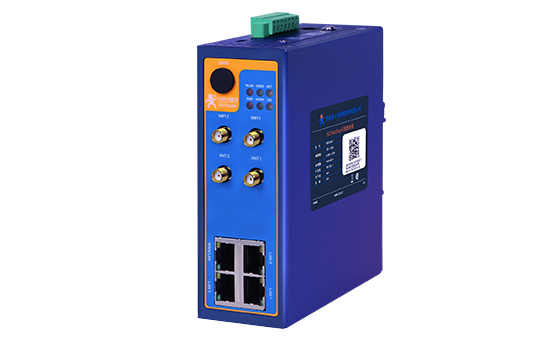

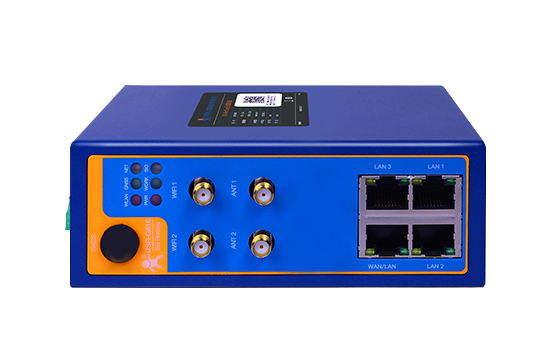

硬件接口
|
WAN/LAN
|
1*WAN/LAN
RJ45接口：10/100 /1000Mbps自適應，符合IEEE 802.3
具備1.5KV網絡隔離變壓器保護
|
|
LAN
|
3*LAN
RJ45接口：10/100 /1000Mbps自適應，符合IEEE 802.3
具備1.5KV網絡隔離變壓器保護
|
|
SIM卡接口
|
2 *（3 V/1.8 V）標準自彈式SIM卡槽（SIM卡2可定制為內置eSIM）
|
|
5G天線接口
|
2 * 標準SMA-K接口（外螺內孔）
|
|
Wi-Fi天線接口
|
2 * 標準SMA-K接口（外螺內孔）
|
|
GPS天線接口
定制GNSS
|
1 * 標準SMA-K接口（外螺內孔）
|
|
指示燈
|
NET、WLAN、PWR、WORK、SIG、GPS(定制GNSS)
|
|

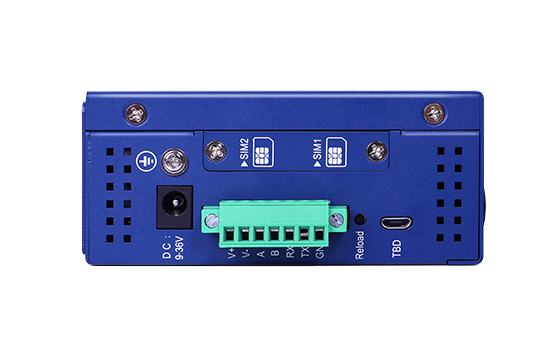

電源接口
|
直流電源：筒式5.5*2.1mm圓插座或者工業端子供電，具備反極性保護
|
|

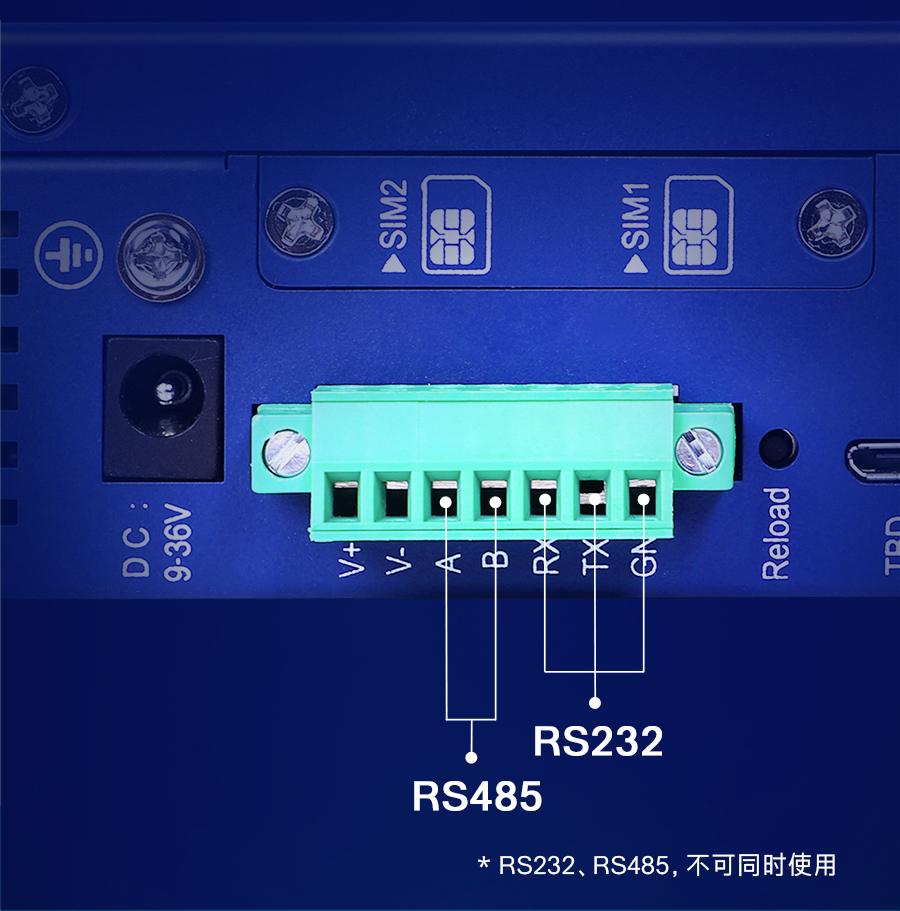

端子接口
|
V+ V-:供電端子，可與電源接口二選一使用
GND :接地端子
TX Rx:RS232接口
A B：RS485接口
|
|
Reload按鍵
|
支持恢復出廠
|
|
TBD 接口
|
調試接口
|
|
接地保護
|
接地螺絲
|
