分類
|
參數
|
數值
|
|
基本參數
|
工作電壓
|
DC9～36 V，推薦使用12V 1A
|
|

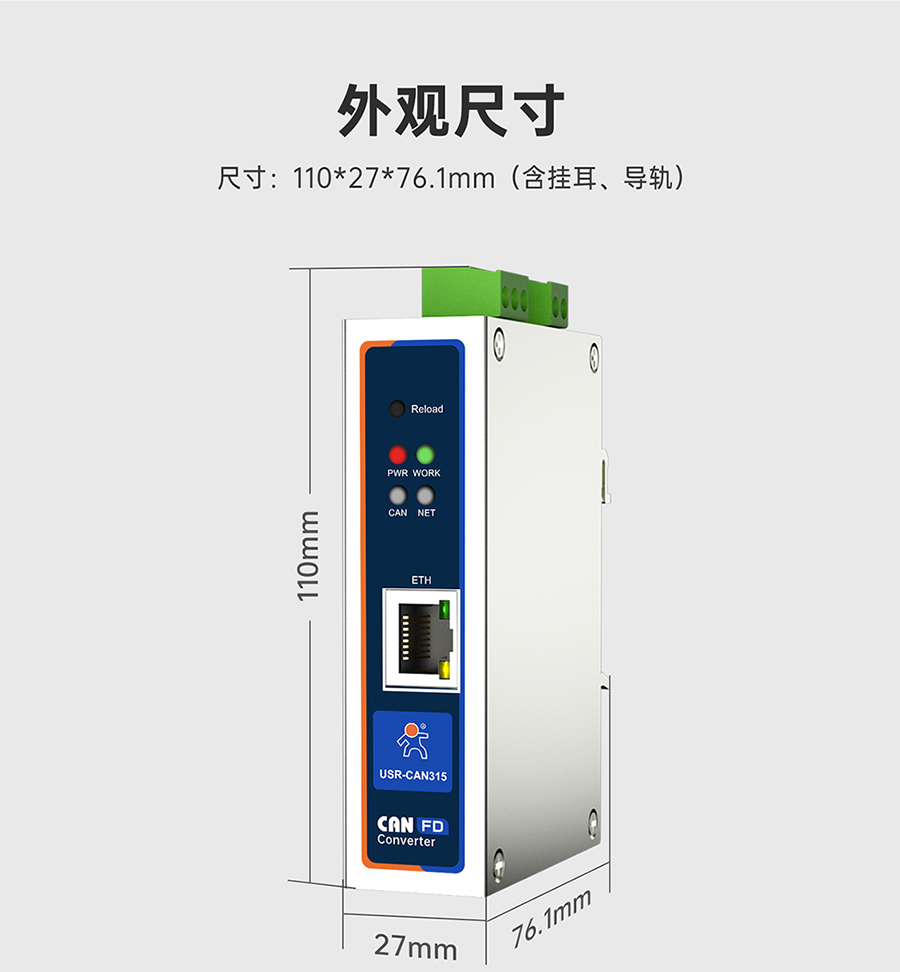

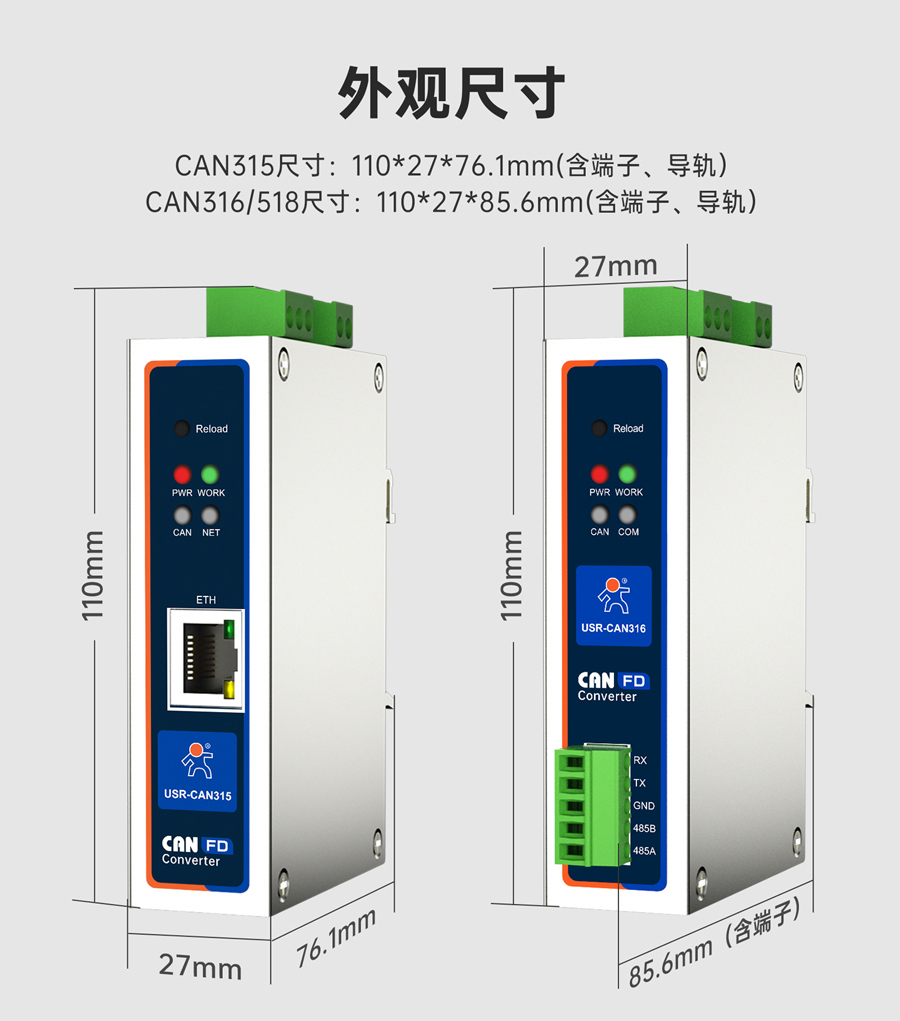

尺寸
|
CAN315：110*27*76.1mm
CAN316/518：110*27*85.6mm
|
|
安裝方式
|
導軌式安裝
|
|
Reload按鍵
|
長按可恢復出廠設置
|
|
指示燈
|
CAN315/518：POWER、WORK、NET、CAN

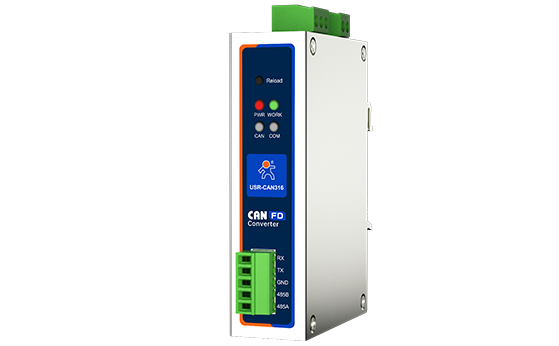

CAN316：POWER、WORK、COM、CAN
|
|
接口參數
|
CAN口規格
|
1路CAN口，支持CANFD，兼容CAN 2.0A/2.0B
|
|
CAN口波特率
|

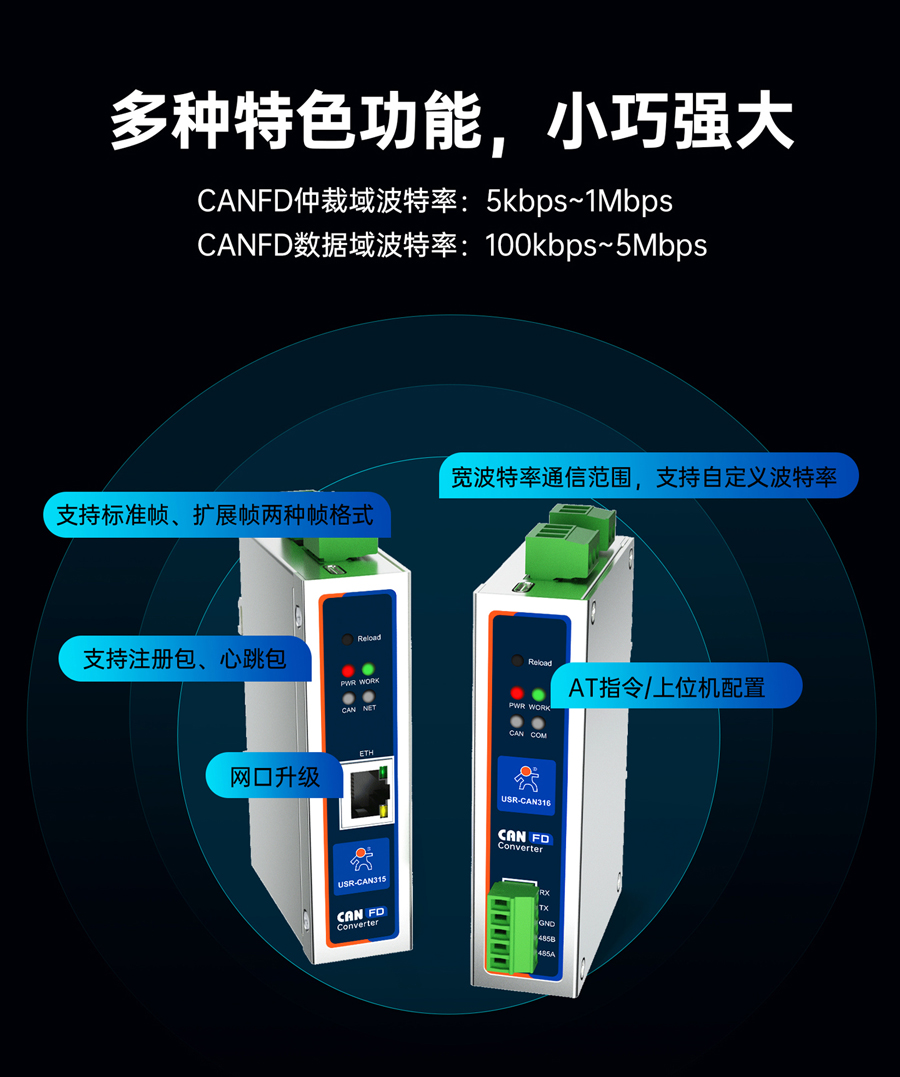

仲裁域波特率：5K~1Mbps；數據域波特率100K~5Mbps
|
|

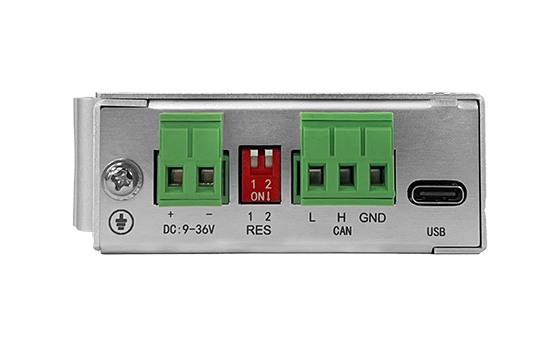

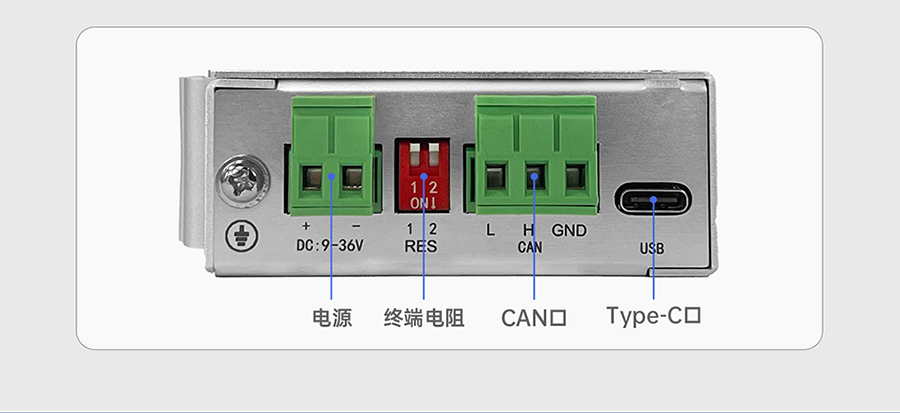

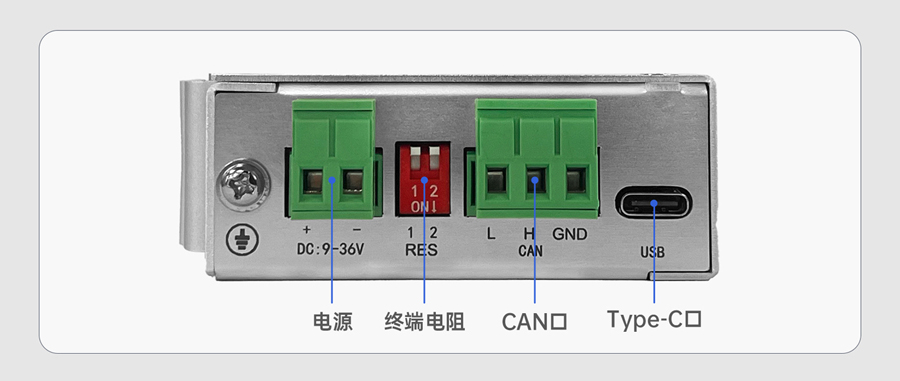

終端電阻
|
內置2個CAN總線120Ω終端電阻。
通過撥碼控制電阻接入，撥任意一位撥碼到ON，并聯一個120Ω電阻。
兩位撥碼都到ON，并聯兩個120歐姆電阻
|
|
網口規格
|
RJ45、10/100Mbps、交叉直連自適應
|
|

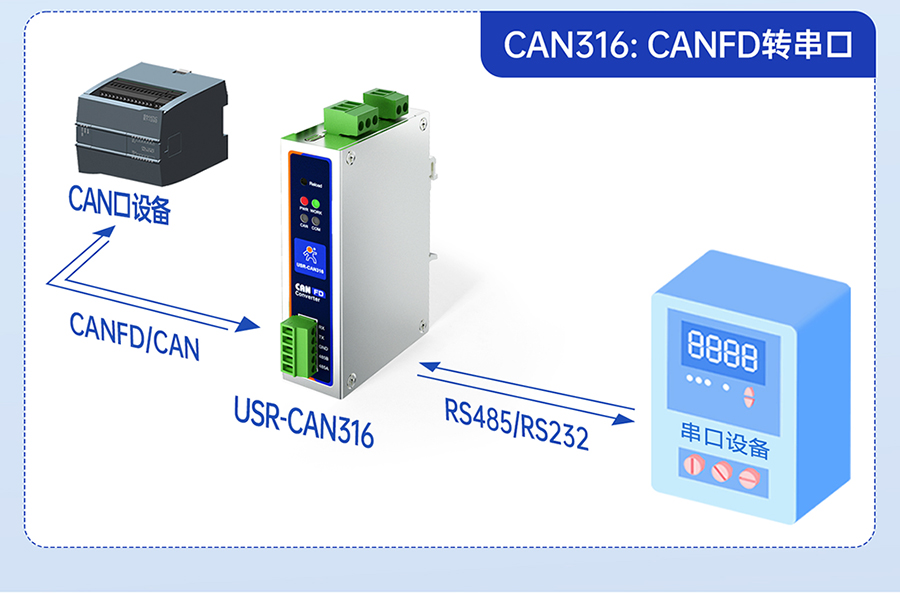

串口規格
|
支持一路RS485或RS232接入
|
|
工作環境
|
工作溫度
|
-40~85℃
|
|
儲存溫度
|
-40~105℃
|
|
工作濕度
|
5%～95% RH(無凝露)
|
|
存儲濕度
|
5%～95% RH(無凝露)
|
|
軟件功能
|
網絡協議
|
TCP server、TCP client、UDP server、UDP client
|
|

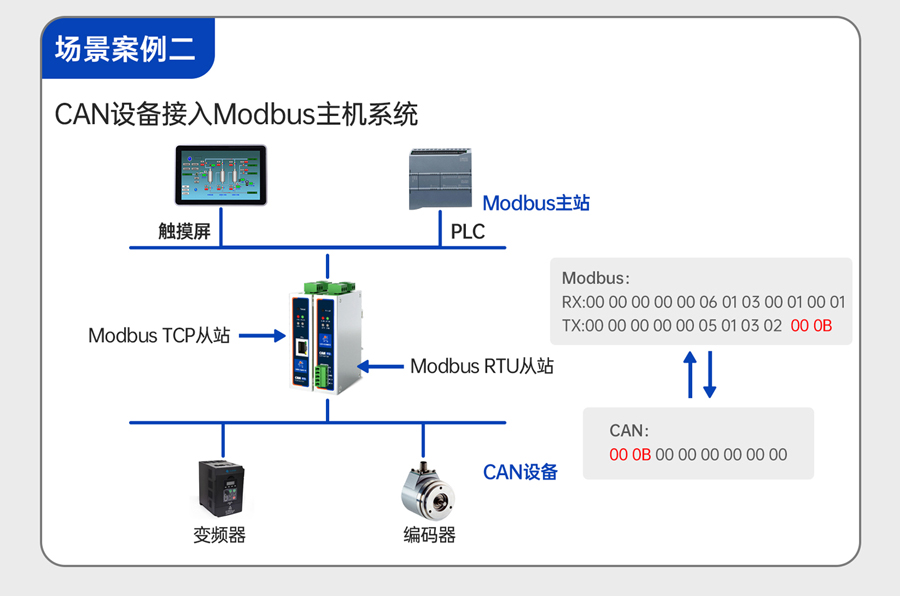

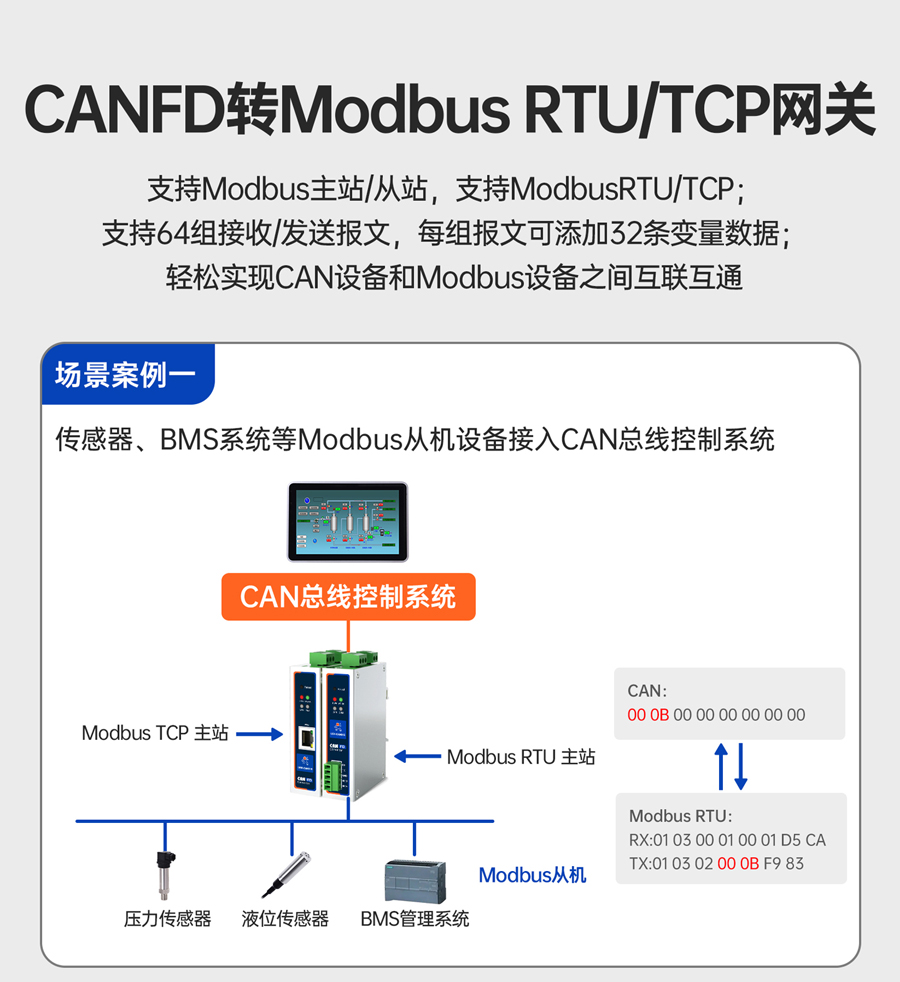

Modbus網關
|
CAN(FD) 轉ModbusTCP（主/從）
CAN(FD) 轉ModbusRTU（主/從）
|
|
發送報文
|
支持64條發送報文
|
|
接收報文
|
支持64條接收報文
|
|
轉換模式
|

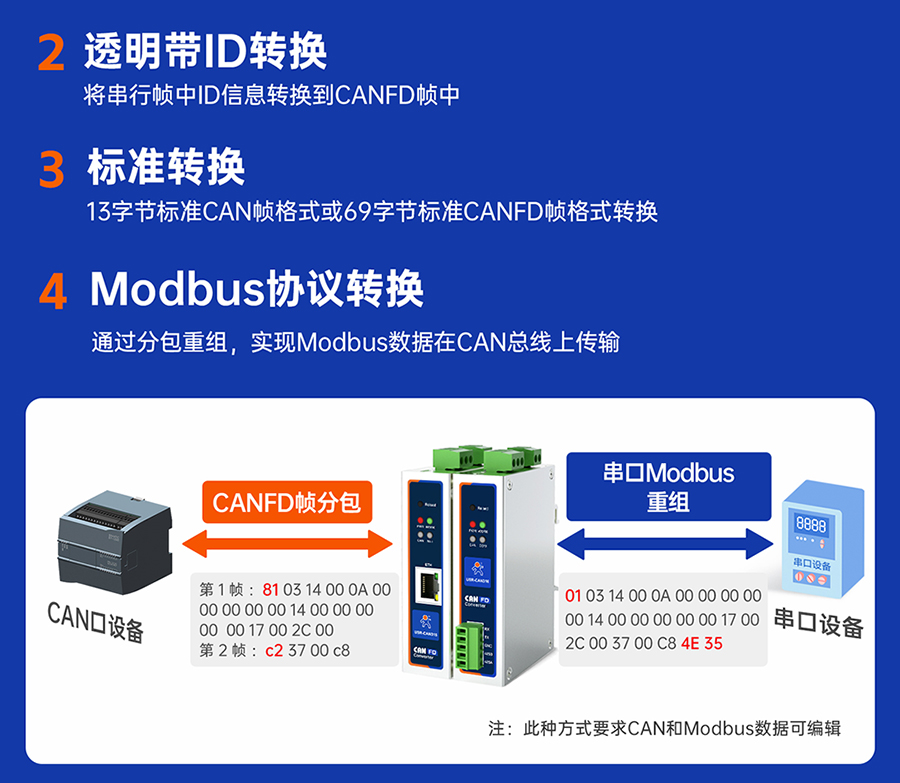

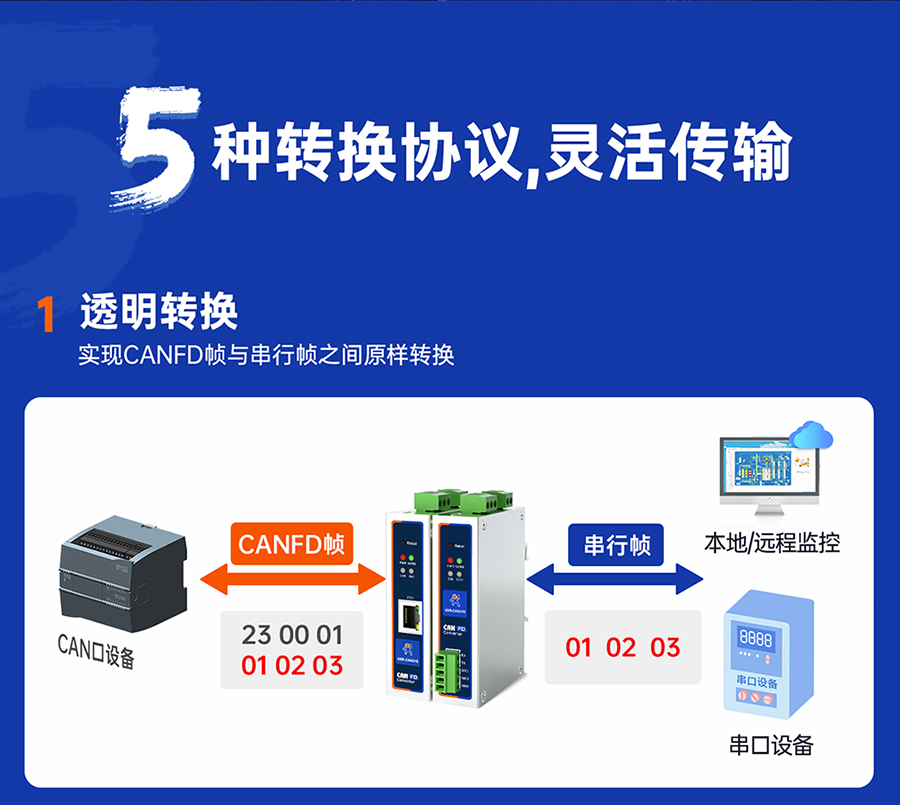

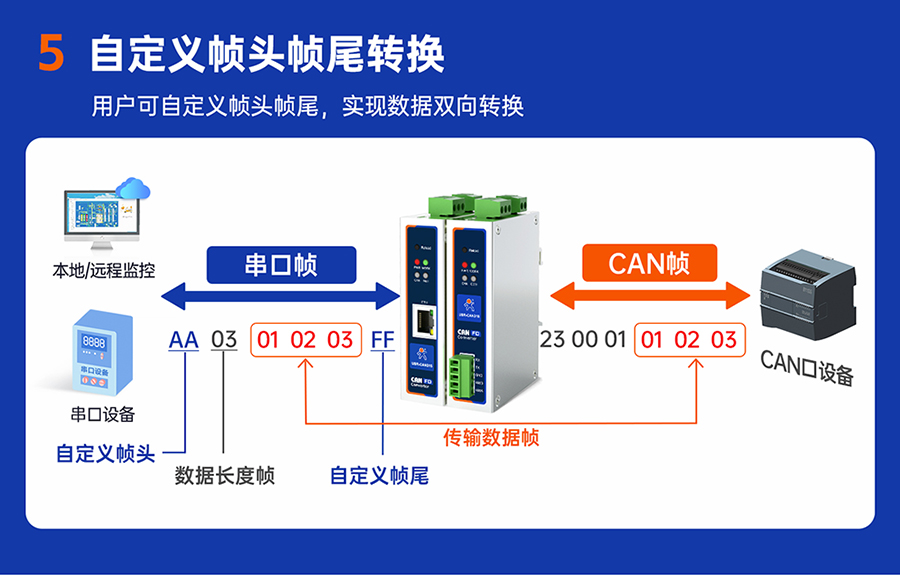

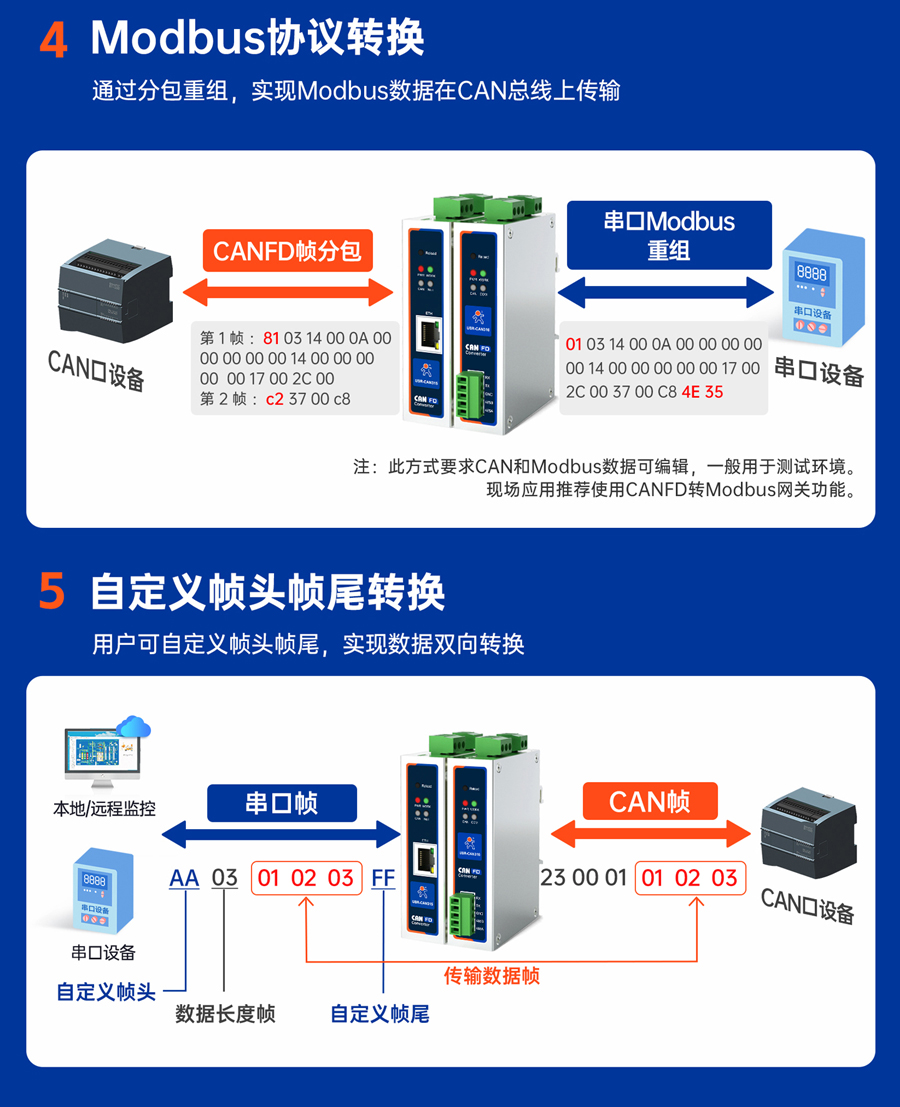

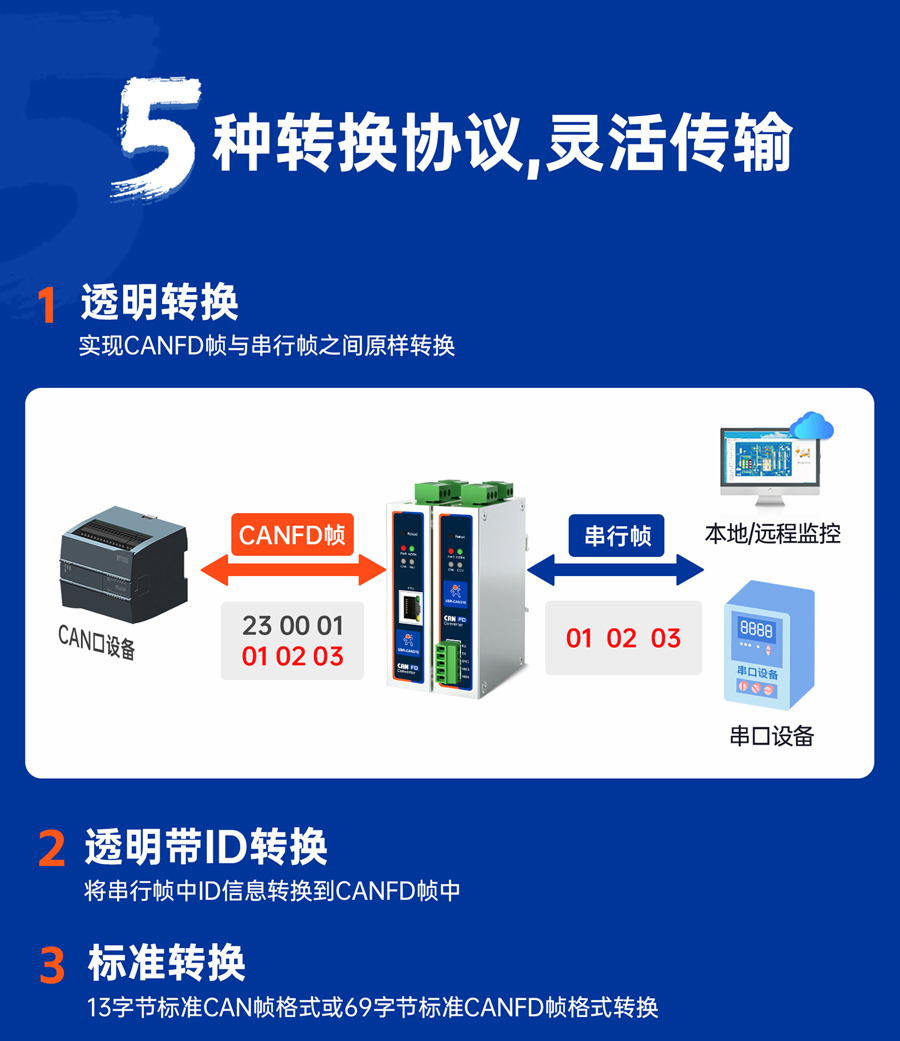

透明轉換、透明帶ID轉換、標準轉換、modbus轉換、自定義幀頭幀尾轉換
|
|
CAN ID
|
支持標準幀、擴展幀
|
|

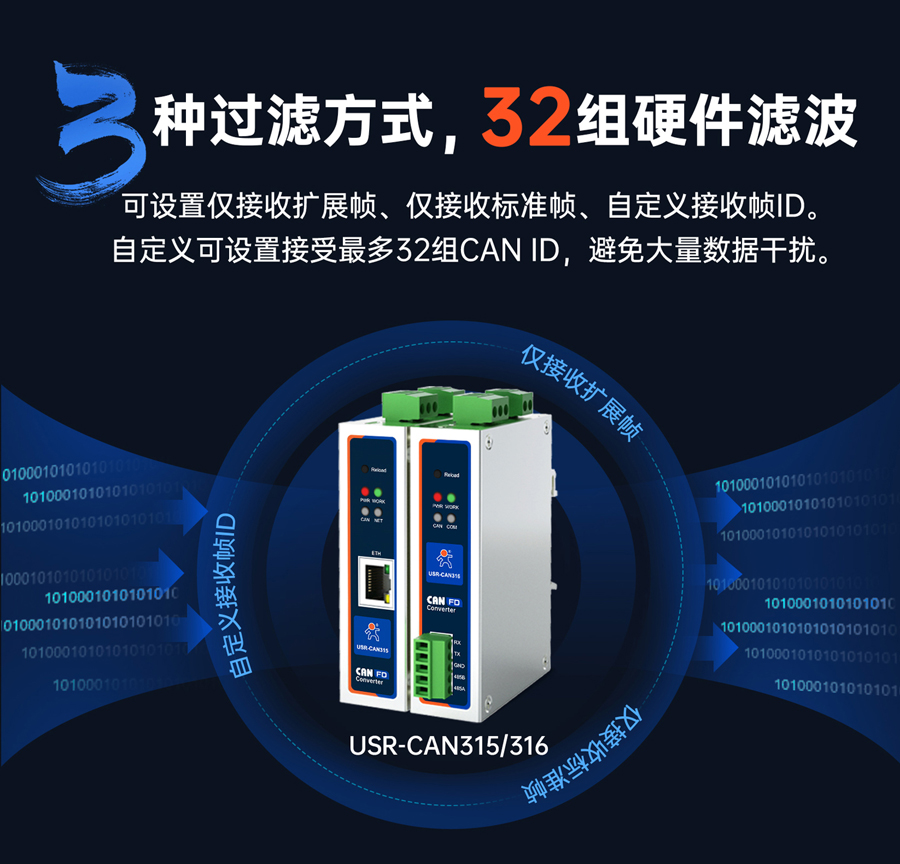

幀ID過濾
|
支持僅標準幀、僅遠程幀、自定義輸入幀ID（最多32組）
|
|
打包幀數時間
|
支持自定義打包幀數、自定義打包時間
|
|
轉換方向
|
支持雙向轉換、僅網口轉CAN、僅CAN轉網口
|
|
固件升級
|
支持上位機進行固件升級
|
|
參數配置
|

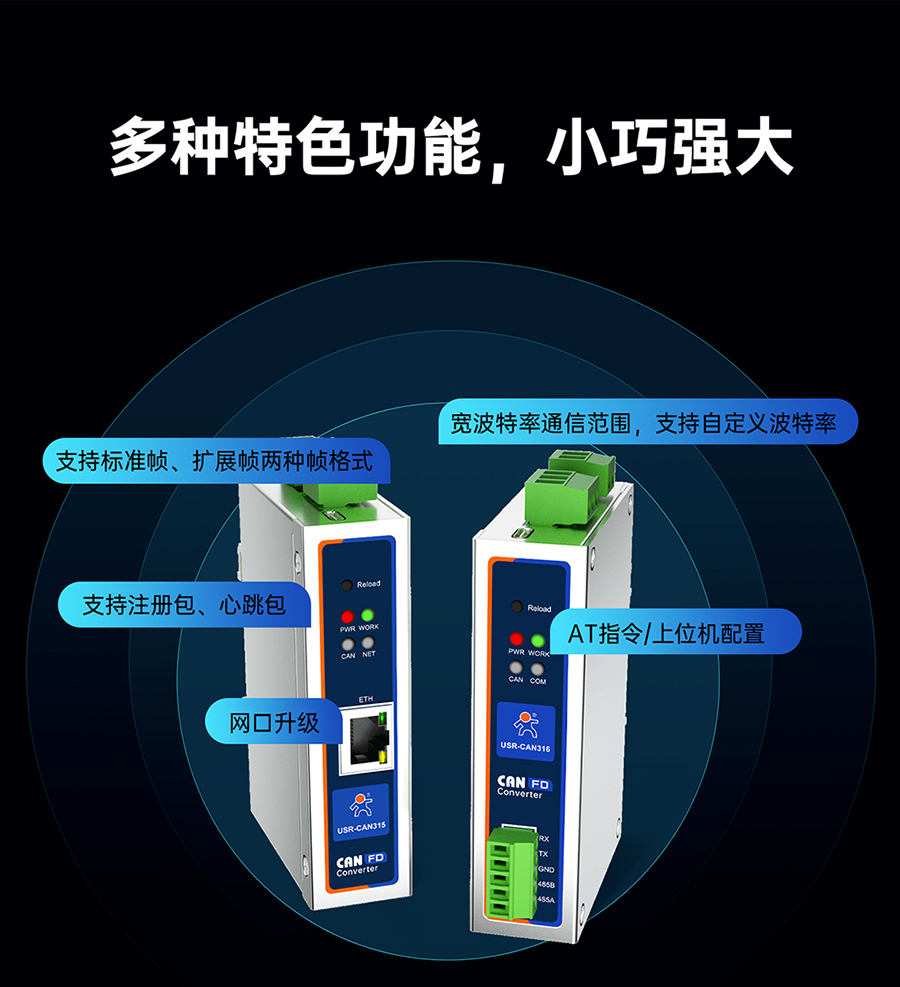

AT指令、上位機軟件配置
|
|
其他功能
|
支持心跳包；注冊包；正常、回環、只聽工作模式（僅CAN315）
|
|

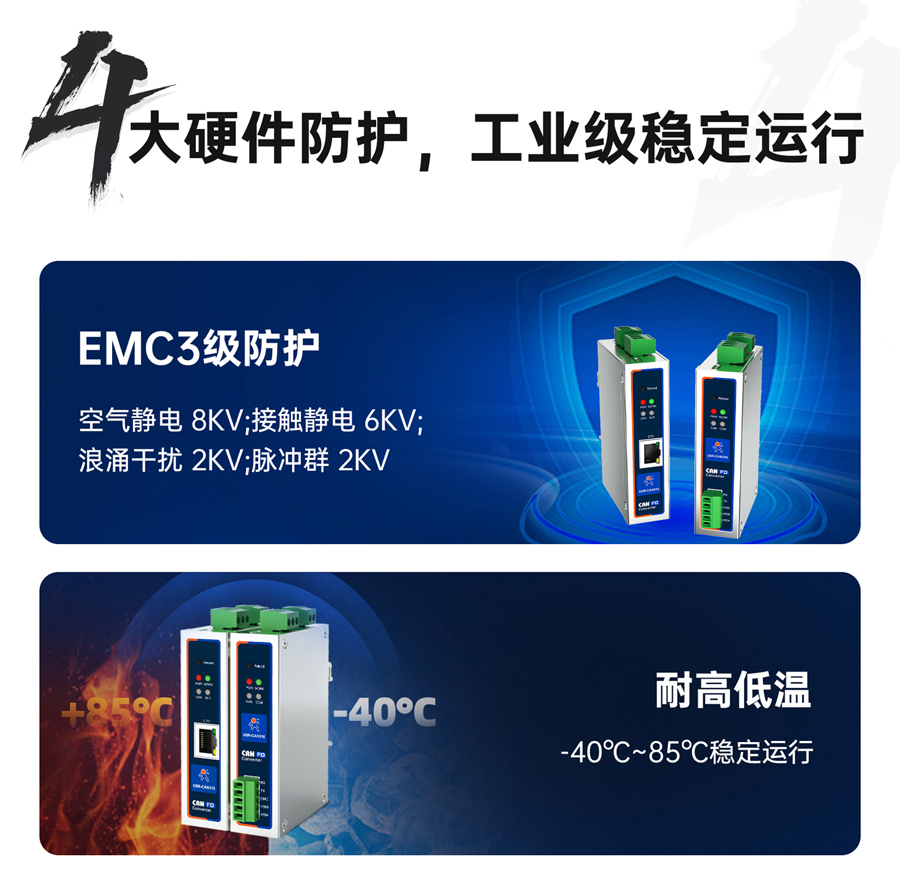

防護參數
|
靜電
|
GB/T 17626.2-2018，Level 3，class B：空氣放電8KV；接觸放電6KV
|
|
浪涌
|
GB/T 17626.5-2019，Level 3，class B：
電源回路差模1KV，共模2KV；CAN回路共模2KV；串口回路共模2KV；網口回路共模2KV
|
|
脈沖群
|
GB/T 17626.4-2018，Level 3，class B：
電源回路2KV；RS485/RS232回路1KV；CAN回路1KV；網口回路1KV
|
|

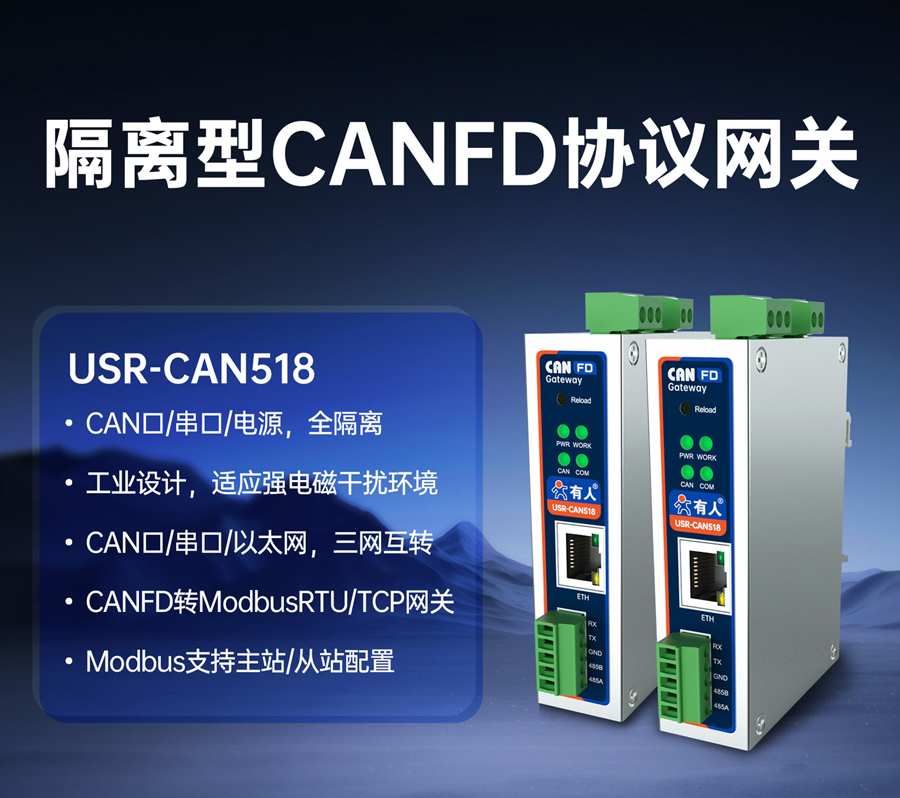

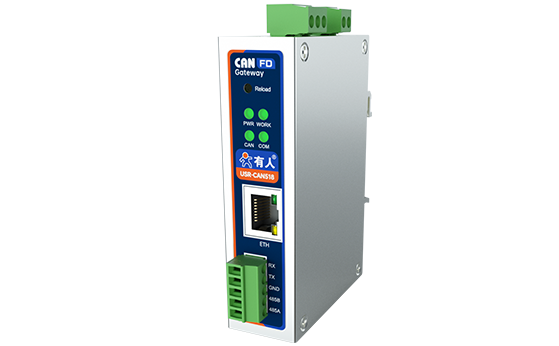

隔離（CAN518）
|
電源、CAN口、串口、網口均隔離
|
